CONJUNTO DE TERMINAIS CONECTORES PARA PERFIS DE LED`S, COM SISTEMAS DE MONTAGEM, INSTALAÇÃO E SUBSTITUIÇÃO DE DISPOSITIVO LUMINOSO EM EQUIPAMENTOS DE REFRIGERAÇÃO E OUTROS

Classificação IPC

Resumo técnico

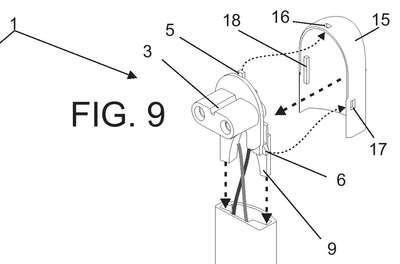

?CONJUNTO DE TERMINAIS CONECTORES PARA PERFIS DE LED?s, COM SISTEMAS DE MONTAGEM, INSTALAÇÃO E SUBSTITUIÇÃO DE DISPOSITIVO LUMINOSO EM EQUIPAMENTOS DE REFRIGERAÇÃO E OUTROS?Para evitar exposição de fiação provinda do sistema elétrico de equipamentos de refrigeração, para a alimentação dos LED?s, facilitando instalação e substituição, além de evitar uso de cola ou outros meios de fixação do dispositivo de iluminação. Para tanto, um terminal conector macho (1) é introduzido por garras inferiores (9) no perfil (PE) com acabamento por uma capa (15), ao passo que o terminal conector fêmea (10) é fixado em um recorte feito na parede interna (PA) preferencialmente na borda junto à porta do equipamento de refrigeração. O terminal conector fêmea (10) é ligado à fiação do sistema elétrico, embutindo-a mantendo-se exposto para receber, por um canal externo (12) de seu alojamento dos pinos de contato (11), o engate pela cava superior externa (3) da projeção frontal (2) do terminal conector macho (1), possibilitando o estabelecimento instantâneo da conexão elétrica para o funcionamento dos LED?s (L). Para substituição basta desengatar-se o terminal conector macho (1), sem exposição qualquer de fiação.
