SISTEMA DE FORNECIMENTO DE ÁGUA QUENTE SEM DESCARTE DE ÁGUA FRIA DA REDE

Classificação IPC

Resumo técnico

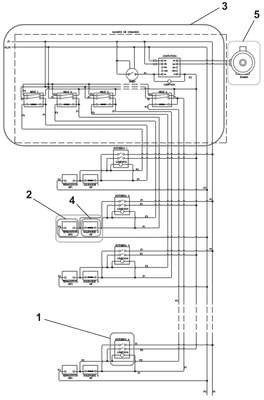

SISTEMA DE FORNECIMENTO DE ÁGUA QUENTE SEMDESCARTE DE ÁGUA FRIA DA REDE. A presente patente de invenção trata-se de um sistema de fornecimento de água quente sem descarte de água fria da rede, pertencente ao setor técnico da construção civil, mais particularmente refere-se a um conjunto de equipamentos e dispositivos que eliminam a necessidade de se descartar a água fria que fica estagnada na rede de água quente alimentada por aquecedor central, quando fica muito tempo sem circular, evitando assim o desperdício de água com a demora para chegar a água quente no ponto de consumo. O sistema consiste em um dispositivo de acionamento (1) composto por uma botoeira (11) com luz de sinalização (12), o qual é conectado a um sensor do termostato (2) instalado na tubulação no final do ramal interno de água quente e uma vez acionado, analisa a temperatura desta, que se estiver abaixo da temperatura programada, envia um sinal elétrico a um quadro de comando (3) ao qual está conectado e este envia sinais acionando simultaneamente uma válvula solenoide (4), a luz de sinalização (12) do dispositivo de acionamento (1) e a bomba de circulação (5).
