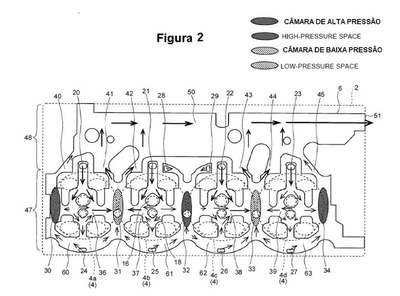

Uma cabeça de cilindros (2, 2A, 2B e 2C) inclui uma galeria de água (6, 6A, 6B e 6C). O compartimento de água inclui vários espaços do líquido de arrefecimento entre as câmaras de combustão (4, 4a, 4b, 4c e 4d) adjacentes. Os espaços de arrefecimento múltiplos incluem um espaço de alta pressão (30, 32, 34, 70, 72, 74, 100, 102, 104, 130, 132 e 134) tendo pressões internas relativamente elevadas e um espaço de baixa pressão (31, 33 , 71, 73, 101, 103, 131 e 133) com pressões internas relativamente baixas. O espaço de alta pressão e o espaço de baixa pressão são alternadamente dispostos um com o outro. O compartimento de água inclui uma primeira passagem lateral (41, 42, 43, 44, 81, 82, 111, 112, 141 e 142) que passa pelo espaço de baixa pressão e que se prolonga na direção lateral da cabeça de cilindros e uma comunicação passagem (36, 37, 38, 39, 76, 77, 78, 79, 106, 107, 108, 109, 136, 137, 138 e 139) entre um orifício da válvula de admissão (11 e 12) e um orifício da válvula de escape (13 e 14), e permitindo que o espaço de alta pressão e o espaço de baixa pressão se comuniquem entre si. Uma saída do líquido de arrefecimento (51, 88, 118 e 148) está conectada à primeira passagem lateral. A entrada do líquido de arrefecimento (20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 90, 92, 94, 120, 121, 122, 123, 150, 151, 152 e 153) está ligada a passagem de comunicação ou o espaço de alta pressão.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
03/01/2023
RPI 2713
Parecer de pré-exame
#6.23
13/09/2022
RPI 2697
Publicação do pedido de patente
#3.1
30/10/2018
RPI 2495
Pedido de patente depositado
#2.1
21/08/2018
RPI 2485
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180012229' em 15/02/2018 16:14 (WB)
