MEDIÇÃO DE ÂNGULO DE FASE ENTRE A TENSÃO DA BAIXA TENSÃO E AS CORRENTES TRIFÁSICAS DA ALTA TENSÃO, SINCRONIZADA POR SINAL DE RADIOFREQUÊNCIA

Classificação IPC

Resumo técnico

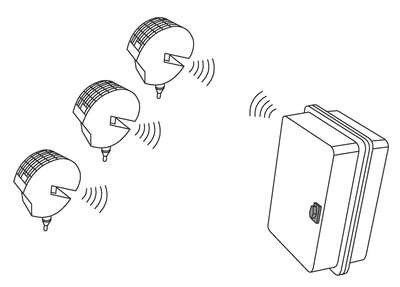

"MEDIÇÃO DE ÂNGULO DE FASE ENTRE A TENSÃO DA BAIXA TENSÃO E AS CORRENTES TRIFÁSICAS DA ALTA TENSÃO, SINCRONIZADA POR SINAL DE RADIOFREQUÊNCIA", DESCREVE-SE A PRESENTE PATENTE DE INVENÇÃO COMO MEDIÇÃO DE ÂNGULO DE FASE ENTRE A TENSÃO DA BAIXA TENSÃO E AS CORRENTES TRIFÁSICAS DA ALTA TENSÃO, SINCRONIZADA POR SINAL DE RADIOFREQUÊNCIA QUE PROPICIA A FORMAÇÃO DE UMA MEDIÇÃO DE ÂNGULO DE FASE ATRAVÉS DE UM CONJUNTO REMOTA EM BAIXA TENSÃO E TRÊS SENSORES EM ALTA TENSÃO (1), DOIS CIRCUITOS DE MEDIÇÃO DE CORRENTE EM ALTA TENSÃO (4) E DE TENSÃO EM BAIXA TENSÃO (5), DOIS CIRCUITOS DE SINCRONISMO DA REMOTA (6) E DOS TRÊS SENSORES (7), UM CIRCUITO CONDICIONADOR E UM ALGORITMO DE QUADRATURA DE MEDIÇÃO DE ÂNGULO DE DEFASAGEM, DE MODO A POSSIBILITAR OS PROCEDIMENTOS DE MEDIR A ENERGIA ELÉTRICA ATRAVÉS DA MEDIÇÃO EXATA DO ÂNGULO F COMO DIFERENÇA DO ÂNGULO ENTRE A CORRENTE E A TENSÃO DA LINHA, MEDINDO OS FASORES (MAGNITUDE E ÂNGULO DE FASE) DAS TRÊS CORRENTES DA ALTA TENSÃO E UM FASOR DA TENSÃO DA BAIXA TENSÃO, DE FORMA SINCRONIZADA PARA QUE AS FASES ESTEJAM COM O MESMO REFERENCIAL DE TEMPO.
