CONJUNTO DE MONTAGEM DE ENGATE DE QUEDA DE PINO, E, MÉTODO PARA OPERAR UM CONJUNTO DE MONTAGEM DE ENGATE DE QUEDA DE PINO

Classificação IPC

Prioridades unionistas

Resumo técnico

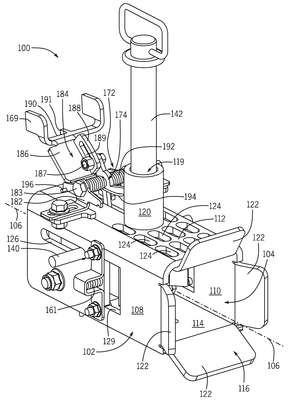

Um conjunto de montagem de engate de queda de pino inclui um receptor de barra de tração que define uma cavidade de barra de tração e uma abertura de pino que é aberta para a cavidade de barra de tração. O conjunto também inclui um pino que é suportado para movimento dentro da abertura de pino entre primeira e segunda posições desengatadas e uma posição engatada. O conjunto de montagem de engate inclui ainda uma trava que é suportada para movimento em relação ao receptor de barra de tração entre uma primeira posição, uma posição intermediária e uma segunda posição. A trava, na primeira posição, encaixa e suporta o pino na a primeira posição desengatada. A trava, na segunda posição, desencaixa o pino para movimento em direção à posição engatada. O conjunto de montagem de engate inclui um membro de solicitação que solicita a trava a partir da posição intermediária em direção à primeira posição para retornar o pino para a primeira posição desengatada quando a barra de tração se move para fora da cavidade de barra de tração.
