DISPOSITIVO DE FILTRO DE AR

Classificação IPC

Prioridades unionistas

Resumo técnico

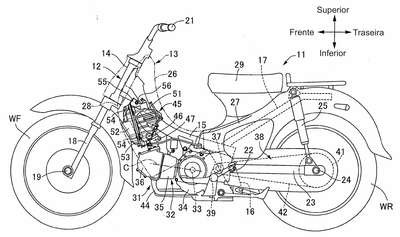

Fornecer um dispositivo de filtro de ar capaz de evitar uma redução em eficiência de admissão de ar quando uma passagem de admissão é integrada a uma cobertura do filtro.Um dispositivo de filtro de ar inclui uma parede divisória, um filtro purificador, um primeiro componente formador de duto e um segundo componente formador de duto. A parede divisória é colocada entre um invólucro do filtro e uma cobertura do filtro 52, define um local limpo entre o invólucro do filtro e a parede divisória, e define um local sujo entre a cobertura do filtro 52 e a parede divisória. O filtro purificador é sustentado pela parede divisória e divide o local limpo e o local sujo. O primeiro componente formador de duto é formado na parede divisória no lado do local sujo, e define uma primeira parede de duto que é expandida enquanto é curvada a partir de uma borda de uma abertura 61, em que a abertura 61 é formada na parede divisória. O segundo componente formador de duto é formado na cobertura do filtro 52 no lado do local sujo e define uma segunda parede de duto, um duto 72 tem um formato curvado, que é formado combinando-se a segunda parede de duto com a primeira parede de duto e comunicando-se com o local sujo.
