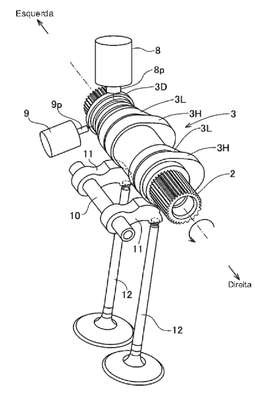

Patente de Invenção DISPOSITIVO DE OPERAÇÃO DE VÁLVULA VARIÁVEL de HONDA MOTOR CO., LTD. — IPC F01L 1/047. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Um dispositivo de operação de válvula variável para motor de combustão interna tem transportador de came (3) com ressaltos de came (3L, 3H) formados em torno do mesmo para atuar em uma válvula de motor e com uma ranhura dianteira lateral de aumento de velocidade (4) e uma ranhura dianteira lateral de diminuição de velocidade (5) formadas em torno do mesmo para serem engatadas com um pino de comutação lateral de aumento de velocidade (8p) e um pino de comutação lateral de diminuição de velocidade (9p), respectivamente, para deslocar axialmente o transportador de came (3) para seletivamente fazer com que um dos ressaltos de came (3L, 3H) seja operável. Uma porção de ranhura dianteira de entrada lateral de aumento de velocidade (4a) da ranhura dianteira lateral de aumento de velocidade (4) é formada em uma posição que se sobrepõe axialmente a uma porção de ranhura dianteira de posição estável de velocidade baixa (5c) da ranhura dianteira lateral de diminuição de velocidade (5). Uma porção de ranhura dianteira de entrada lateral de diminuição de velocidade (5a) da ranhura dianteira de entrada lateral de diminuição de velocidade (5) é formada em uma posição que se sobrepõe axialmente a uma porção de ranhura dianteira de posição estável de velocidade alta (4c) da ranhura dianteira lateral de aumento de velocidade (4). O dispositivo de operação de válvula variável pode, então, ser miniaturizado através da redução da largura axial do transportador de came.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
31/01/2023
RPI 2717
Arquivamento por falta de pagamento
#8.6
Referente à 5ª anuidade.
16/11/2022
RPI 2706
Parecer de pré-exame
#6.23
13/09/2022
RPI 2697
Publicação do pedido de patente
#3.1
04/12/2018
RPI 2500
Pedido de patente depositado
#2.1
17/07/2018
RPI 2480
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180004880' em 19/01/2018 10:52 (WB)
