CONJUNTOS DE CONTRAPESOS PARA PORTAS DE AERONAVE QUE ABREM PARA CIMA E AERONAVE QUE INCLUI OS MESMOS

Classificação IPC

Prioridades unionistas

Resumo técnico

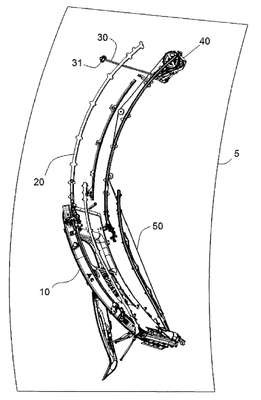

Trata-se de conjuntos de contrapesos que incluem uma mola de barra de torção para contrabalançar o peso de portas de aeronave que abrem para cima para facilidade de abertura e fechamento. A mola da barra de torção pode ser ligada à porta de aeronave através de um sistema de redução de engrenagem integrado compreendido por dois pares de rodas dentadas e respectivas hastes bem como um conjunto de ligação. Um carretel de cabos está conectado à haste de saída e a haste de entrada está conectada a um sistema de ligação de quatro barras fixado à extremidade da barra de torção. O carretel de cabos armazena o cabo de levantamento e fornece o torque de saída para levantar a porta de aeronave. Quando a porta da aeronave abre ou fecha, o centro de massa perde ou ganha altura respectivamente, o que causa uma variação de energia potencial gravitacional. De uma tal maneira, a energia potencial gravitacional é trocada com energia elástica de estiramento da mola de contrapeso, portanto, reduzindo a fonte externa de energia necessária se for de meios de potência assistida ou operação manual.
