SISTEMA DE MEDIÇÃO DE DESLOCAMENTOS VERTICAIS EM OBRAS GEOTÉCNICAS COM AUTOMAÇÃO E TRANSMISSÃO DE DADOS

Classificação IPC

Resumo técnico

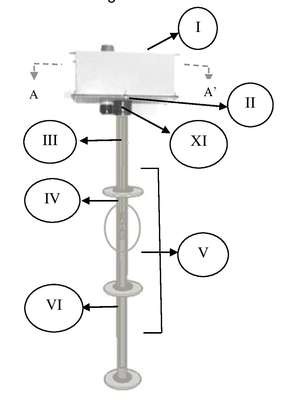

A presente invenção trata de um sistema de medição automatizada e de baixo custo, para monitorar deslocamentos verticais em obras geotécnicas. As medidas são realizadas em tempos pré-estabelecidos. A invenção poderá ser acoplada a um dos métodos de monitoramento convencionais utilizadas para medição de recalques em profundidade. O invento será dotado de um sistema de medição composto por: sistema secundário (VII) (VII.a), sistema principal (VII) (VII.b), identificador de campo magnético (IV) e motor de passo (IX) acoplado à carretilha (VIII). O sistema secundário é o alarme responsável em acionar e hibernar o sistema principal, que tem como funções: controlar, tratar os dados e enviá-los após recebê-los do identificador do campo magnético. Os deslocamentos verticais serão medidos da seguinte forma: Ao iniciar a liberação do fio (III) através da carretilha (VIII), será contabilizada a quantidade de passos do motor de passo (IX) até o momento que é detectado o campo magnético e, cada detecção é enviada para um endereçamento, possibilitando assim identificar cada placa magnética (V) e monitorar o quanto ela deslocou ao longo do tempo.
