CONJUNTO PARA VIOLÃO/GUITARRA DE PELE E SISTEMA DE MONTAGEM E MANUTENÇÃO

Classificação IPC

Resumo técnico

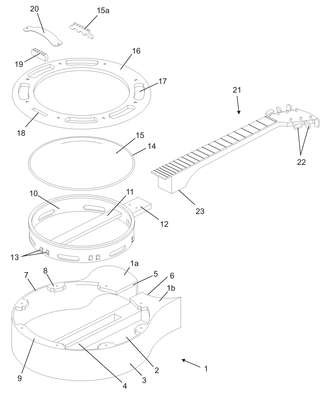

CONJUNTO PARA VIOLÃO/GUITARRA DE PELE E SISTEMA DE MONTAGEM E MANUTENÇÃO.Para a obtenção de um violão com sonoridade particular, a partir de inédito sistema de montagem. Para tanto, uma caixa de ressonância (1) recebe, no fundo (2) a colagem de um trilho (4) além de incorporar lingüetas (8) em sua borda aberta (7). O instrumento é montado de forma a assentar a membrana de pele (15) na borda superior da estrutura anelar (10), travando-a por seu aro, e o batente (12) da estrutura anelar (10) ser colado ao tróculo (23) do braço (21), unindo-os e formando estrutura harmônica (EA), a acomoda seu braço (21) no recorte (5) da caixa de ressonância (1), aparafusando o fundo (2) desta no batente (12) da estrutura anelar (10). O escudo (16) então, tendo recebido o rastilho (19) e sua capa (20), é aparafusado nas lingüetas (8) da caixa de ressonância (1), formando o instrumento. Para manutenção ou troca dos componentes do instrumento pode ter seu escudo (16) removido pela retirada de seus parafusos para acesso à estrutura harmônica (EA), sendo esta igualmente removida pela retirada de seus parafusos (P) inferiores, sem danificar o instrumento.
