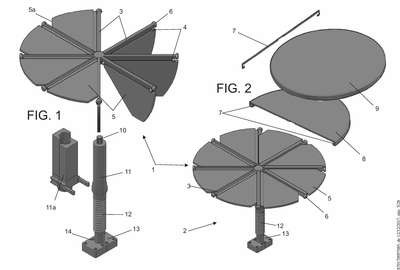

Patente de Invenção TURBINA SUBMERSA COM HÉLICES PIVOTADAS, PARA SISTEMA DE GERAÇÃO DE ENERGIA HIDROELÉTRICA — IPC F03B 13/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TURBINA SUBMERSA COM HÉLICES PIVOTADAS, PARA SISTEMA DE GERAÇÃO DE ENERGIA HIDROELÉTRICA.Para potencializar o giro do rotor (2) de uma turbina (1) submersa, através de seu conjunto de pás (5) pivotantes, mantendo-se um jogo aberto (para aumento da pressão do fluxo da água) e um jogo contíguo fechado (que recebe toda a pressão), gerando maior capacidade de energia elétrica. Para tanto, a turbina (1) possui oito hastes (3) com dobradiças (4) para articulação das pás (5) pivotantes, ccada qual com roldana (6) em sua ponta, para giro sobre uma capa-guia semicircular (8) à qual sobrepõe-se uma capa de proteção circular (9). Após a turbina (1) levada ao leito do rio, a água passa pelo seu duto (20) para preenchimento do tanque de inundação (35) e assentamento da turbina em sapatas (38) de concreto. Com o fluxo de água e o pivotamento alternado de um jogo de pás (5) abertas e de outro jogo de pás (5) fechadas, guiadas por suas roldanas em giro por sua capa-guia semicircular (8), é facilitado uma condição hidrodinâmica com maior pressão imposta pelo fluxo de água), transferindo essa pressão para o giro somatizado das pás (5).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo por descumprimento
#8.11
Referente ao despacho 8.6 publicado na RPI 2620 de 23/03/2021.
10/08/2021
RPI 2640
Arquivamento por falta de pagamento
#8.6
Referente à 3ª anuidade.
23/03/2021
RPI 2620
Publicação do pedido de patente
#3.1
25/06/2019
RPI 2529
Pedido de patente depositado
#2.1
05/06/2018
RPI 2474
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170097085' em 12/12/2017 15:32 (WB)
