CONFIGURAÇÃO CONSTRUTIVA EM RECEPTÁCULO VERTICAL DE COLETA DE RESÍDUOS COM PLATAFORMA DE ELEVAÇÃO PARA DESCARGA AÉREA AUTOMATIZADA E SISTEMA DE GERENCIAMENTO E CONTROLE DO DITO RECEPTÁCULO

Classificação IPC

Resumo técnico

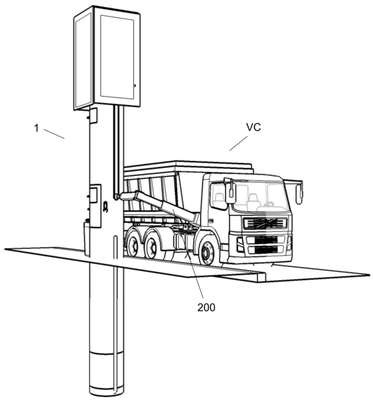

?CONFIGURAÇÃO CONSTRUTIVA EM RECEPTÁCULO VERTICAL DE COLETA DE RESÍDUOS COM PLATAFORMA DE ELEVAÇÃO PARA DESCARGA AÉREA AUTOMATIZADA E SISTEMA DE GERENCIAMENTO E CONTROLE DO DITO RECEPTÁCULO? para ser instalado em locais urbanos, adjacente a ruas e avenidas, compreendendo um corpo prevendo uma região inferior, uma região intermediária e uma região superior, sendo a região inferior posicionada junto ao solo possuir tubulação(12) que liga o fundo do corpo com a superfície do solo(5), de modo a permitir a passagem do chorume, e outro cano(13) disposto na região inferior do corpo de modo a ligar esta região inferior a superfície do solo(5), para permitir a dissipação de gases, e internamente a região inferior estar prevista uma plataforma de elevação(11) de resíduos que se posiciona numa região levemente superior ao fundo, deixando uma região de acondicionamento do chorume abaixo da dita plataforma. A região intermediária possuir ao menos, uma porta(21) para depósito dos resíduos, uma porta de inspeção(22) e uma porta sobressalente(23). E a região superior compreender uma janela de descarga possuindo uma calha(41) articulada, com mola disposta entre a calha(41) e a janela de modo a garantir o início da abertura da dita calha(41), e internamente prevê na extremidade ao menos um mecanismo de tração(100) e elemento transportador(40), constituindo mecanismo único de modo que com o acionamento do elemento motriz, na operação de descarga, acione ao mecanismo de tração(100) elevando a plataforma de elevação(11), abrindo a calha(41); e atuar inversamente na operação de retorno. Descreve o sistema de gerenciamento e controle do receptáculo vertical(1) compreendendo ao menos um sensor de peso (NI), ligado à plataforma de elevação(11), um medidor de nível(NI) de chorume ligado à tubulação(12), um sensor de indicação de carregamento do receptáculo, um sensor nas portas, todos se comunicando à um dispositivo eletrônico controlador com configuração compatível incluindo módulo de comunicação que se comunica com um terminal, ou interface homem-máquina (IHM), contendo software compatível, de modo a receber as informações coletadas dos respectivos sensores e dispositivos, e transmitir estas informações para a dita IHM ou terminal, informando a condição atual do receptáculo e fazendo o registro destes dados.
