RADIADOR E MÉTODO DE FABRICAÇÃO DE UM RADIADOR

Classificação IPC

Resumo técnico

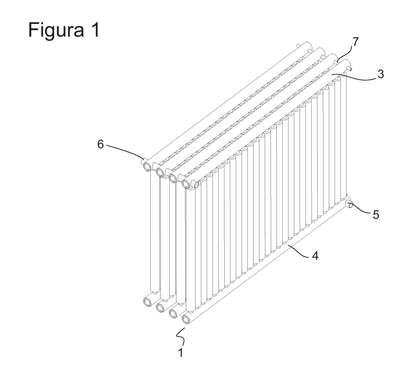

Patente de Invenção para um radiador fabricado com tubos cilíndricos e método de fabricação de radiador, em especial a um processo de solidarização de componentes para obtenção de estanqueidade e produto resultante, destinado ao setor de radiadores ? trocadores de calor vapor/ar e óleo térmico/ar e processo de fabricação/solidarização de componentes, equipamento destinado à secagem de laminas de madeira torneadas ou faqueadas, utilizadas para fabricação de placas de madeira compensada; o radiador é dotado de, pelo menos, um módulo (1) conformado por uma pluralidade de tubos aletados (2), montados, perpendicularmente, entre o tubo de vapor (3), interconectados por uma pluralidade de aberturas (301) laterais, e o tubo de condensado (4), interconectados por uma pluralidade de aberturas (401) laterais; dito módulo (1), pode ser conjugado com outros módulos adjacentemente, interligados por tubos coletor de vapor (5) aos tubos de condensado (4), distribuidor de vapor (6) aos tubos de vapor (3) e tubo eliminador de ar (7) interligados aos tubos de vapor (3); todos os componentes (2, 3, 4) e (3, 4, 5, 6 e 7) são, então, solidarizados por um cor-dão de solda TIG (T), em todas as uniões usando uma vareta fina (Passe de raiz), que aquece os tubos justapostos, fusionando seu material com os componentes coincidentes e, por conseguinte, é aplicado, por sobreposição, um cordão de solda MIG (M), em dois passes, adicionando material na junção dos tubos, objetivando eliminar eventuais fissuras da solda TIG.
