FREIO A DISCO APLICADO A BICICLETAS EM GERAL

Classificação IPC

Resumo técnico

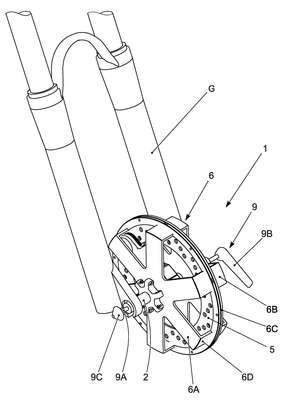

FREIO A DISCO APLICADO A BICICLETAS EM GERAL, desenvolvido para proteger os ciclistas em caso de quedas ou eventuais abalroamentos que possam ocorrer entre bicicletas durante uma competição ou passeio, apresentando estrutura formal que impede o contato do usuário com o disco ou quaisquer outros componentes do dispositivo de freio, evitando queimaduras, sendo composto por um eixo (2) principal solidário aos componentes deste conjunto (1), onde são posicionados transversalmente, um suporte de contenção (3) das pastilhas (4) cuja extremidade livre apresenta dois prolongamentos laminares (3A) laterais em cujas faces internas são posicionadas as pastilhas (4) propriamente ditas; é previsto o disco (5) de freio, sendo que, tanto o suporte de contenção (3) quanto o disco (5) de freio são envoltos por um suporte bipartido (6), vazado e de confinamento; o disco (5) freio é encaixado no corpo do suporte bipartido (6) de confinamento através de relevos radiais (5A) periféricos no corpo do disco (5) laminar de freio, os quais são encaixados em rebaixos (6E) do suporte bipartido (6) de confinamento; o eixo (2) principal da bicicleta contém, ainda, o suporte externo (7) para a mangueira (M) de fluido (F), uma engrenagem (8) posicionada do lado oposto e o conjunto de blocagem (9) de roda.
