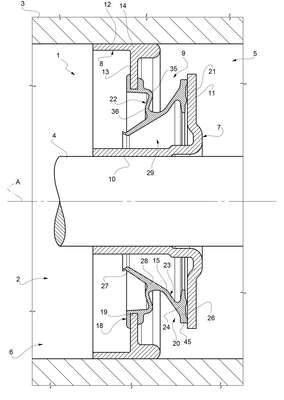

Patente de Invenção CONJUNTO DE VEDAÇÃO PARA UM MEMBRO ROTATIVO de FREUDENBERG SEALING TECHNOLOGIES S.A.S. DI EXTERNA ITALIA S.R.L.U. — IPC F16J 15/3244. Figura publicada pelo INPI na Revista da Propriedade Industrial.
É descrito um conjunto de vedação (1, 1', 1'') para vedar o compartimento (2) entre um membro rotativo (4) e um elemento fixo (3). O conjunto de vedação (1, 1', 1'') compreende um primeiro anel (7) fixado ao membro rotativo (4), um segundo anel (8, 8', 8'') fixado ao elemento fixo (3), e um elemento de vedação (9, 9', 9''). O elemento de vedação (9, 9', 9'') é suportado pelo segundo anel (8, 8', 8'') e está conectado ao citado segundo anel (8, 8', 8'') por meio de uma porção encaixada (18, 18'); o elemento de vedação (9, 9', 9'') compreende pelo menos uma almofada anelar (20) tendo uma bordade vedação anelar (39). A borda de vedação anelar (39) estende-se em direção a uma porção de acoplamento (21, 21') do primeiro anel (7), e está adaptada para cooperar com a porção de acoplamento (21, 21') ao longo de uma área de contato substancialmente linear. O elemento de vedação (9, 9', 9'') compreende ainda uma porção de mola (22) adaptada para exercer uma força elástica sobre a almofada anelar (20), de modo a empurrar a borda de vedação anelar (39) em direção à porção de acoplamento (21, 21').
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
14/06/2022
RPI 2684
Parecer de pré-exame
#6.23
03/03/2022
RPI 2669
Publicação do pedido de patente
#3.1
29/05/2018
RPI 2473
Pedido de patente depositado
#2.1
12/12/2017
RPI 2449
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170086954' em 10/11/2017 14:31 (WB)
