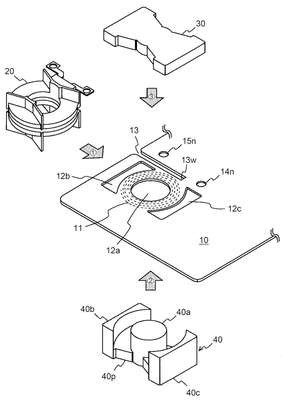

A presente invenção refere-se a um transformador (1) inclui: uma primeira seção de enrolamento (11) formada enrolando um padrão de condutor por uma volta ou mais em um estado plano em torno de um furo de inserção (12a) fornecido em um painel de circuito (10); uma segunda seção de enrolamento (20) que inclui um primeiro anel (24u) composto de um enrolamento (21) formado enrolando uma placa condutora, o enrolamento (21) sendo coberto com uma resina de isolamento elétrico (24), um segundo anel (24d) composto de um enrolamento (22) formado enrolando uma placa condutora, o enrolamento (22) sendo coberto com a resina de isolamento elétrico (24), e uma parte acoplada (24c) formada cobrindo uma posição acoplada entre o primeiro anel (24u) e o segundo anel (24d) com a resina de isolamento elétrico (24); e seções de núcleo (30, 40) formando um circuito magnético fechado que acopla magneticamente a primeira seção de enrolamento (11) e a segunda seção de enrolamento (20).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
08/11/2022
RPI 2705
Parecer de pré-exame
#6.23
26/07/2022
RPI 2690
Publicação do pedido de patente
#3.1
12/06/2018
RPI 2475
Pedido de patente depositado
#2.1
12/12/2017
RPI 2449
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170086938' em 10/11/2017 14:11 (WB)
