APERFEIÇOAMENTOS INTRODUZIDOS EM SISTEMA DE REFRIGERAÇÃO A BASE DE ÁGUA APLICADO EM ADEGA OU AMBIENTES CLIMATIZADOS

Classificação IPC

Resumo técnico

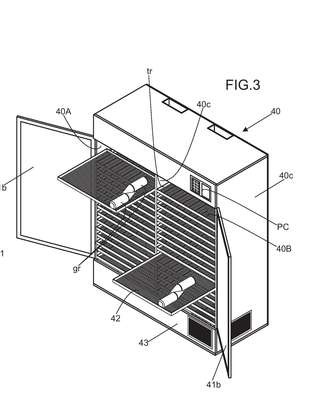

APERFEIÇOAMENTOS INTRODUZIDOS EM SISTEMA DE REFRIGERAÇÃO A BASE DE ÁGUA APLICADO EM ADEGA OU AMBIENTES CLIMATIZADOS. Trata-se de sistema de refrigeração (10) aplicado em adegas (40) ou ambientes climatizados do tipo revistos em residências, estabelecimentos comerciais como restaurantes ou especializados em vinhos finos, vinícolas, (não ilustrados) idealizados para acondicionar e refrigerar bebidas disponibilizadas em garrafas(gr) ou similar; dito sistema de refrigeração(10) é compreendido por um ciclo fechado (CF) provido de unidade condensadora(UD1); dito ciclo de refrigeração(CF) é controlado por conjunto desensores de medição (SM), como sensor de temperatura (sm1) e sensor de umidade (sm2),dispostos em locais específicos e idealizados para o controle da temperatura (t1) e umidade relativa(u1) da porção interna dos compartimentos (40A)/(40B) que compõe a adega (40) ou ambiente climatizado, sendo que ditos valores de temperatura (t1) e umidade(u1) são pré definidos de acordo com o tipo de vinho armazenado em um ou mais painéis de controle (PC) do tipo display ?touch screen? onde ditos valores(t1)/(u1), também,são visualizados; a unidade condensadora (UD1) refrigera a agua (ag) que é encaminhada por meio de mangueiras(21A) para cada unidade de distribuição (UD2) instalada nos nichos superiores (43a) e (43b) de respectivos compartimentos (40A)/(40B) onde quando do acionamento dos motores (32) que ligam e desligam acionando as turbinas (32a) e gerando a ventilação (Vr) que resfria as garrafas (gr) armazenadas.
