CIRCUITO DE GERAÇÃO DE ENERGIA ELÉTRICA PARA DISPOSITIVOS E EQUIPAMENTOS ELETROPORTÁTEIS

Classificação IPC

Resumo técnico

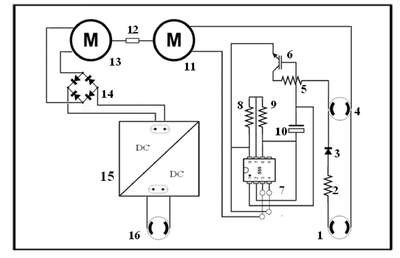

O circuito gerador de energia elétrica é colocado entre os geradores químicos como pilhas e baterias e os dispositivos eletroportáteis receptores, proporcionando uma quantidade de energia gerada para alimentar múltiplos receptores, maior do que a energia consumida por esses dispositivos, sem reduzir a potencia e a autonomia, diminuindo os custos e proporcionando um menor consumo de energia elétrica. O dito circuito é constituído de uma placa de circuito impresso com um conector (1); um resistor de 2.2K ohms (2) em serie com um diodo retificador (3) com especificação nominal de 6A5 ou 6A6; um conector (4) com um resistor de 4.7K ohms (5) em serie com um circuito regulador de tensão LM 7805 (6) acoplado a um dissipador de calor e que alimenta um circuito integrado 555 (7), que possui um resistor de 10K ohms (8) no seu terminal de descarga; um resistor de 10K ohms (9) no terminal de threshold; e um capacitor eletrolítico de 10uf (10) no seu terminal de saída, que alimenta com uma corrente pulsativa um conjunto gerador formado por um micromotor de corrente continua (11) com estator de imãs e seis a cinco volts de tensão nominal, que por meio de um acoplamento flexível (12), tem o seu eixo unido e conectado ao eixo de um micromotor de corrente continua (13) com as mesmas características nominais, e que possui em sua saída uma ponte retificadora (14) e um circuito conversor dc-dc step up digital/analógico (15) para elevar a potencia acoplado a um conector (16) para dispositivos e equipamentos eletroportáteis.
