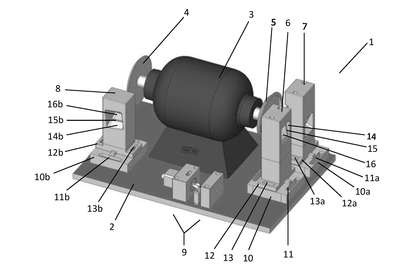

Patente de Invenção DISPOSIÇÃO CONSTRUTIVA EM MÁQUINA AFIADORA DE FRESAS de INDÚSTRIA JOINVILENSE DE MANUFATURADOS LTDA - ME — IPC B24B 3/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 25/10/2017, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
DISPOSIÇÃO CONSTRUTIVA EM MÁQUINA AFIADORA DE FRESAS, possuindo uma base plana(2) que comporta um motor(3) composto pelos discos(4 e 5), que em uma das laterais da dita base plana(2) sobrepõe-se a torre(6) e, lateralmente a esta, a torre(7), sendo que, em outra lateral, sobrepõe-se a terceira torre(8) e um pouco afastado, dispõe-se o gabarito(9).Citada torre(6) possui, em sua porção inferior, pés(12) que ficam assentados na base(10), sendo que, a porção superior da torre(6) apresenta um rasgo angular e basicamente quadrado(14) que conforma uma pista ajustada para introdução graduada do porta-ferramenta(22), sendo que, este rasgo possui um anteparo perimetral(15) como fim de curso do dito porta-ferramenta(22) e, frontalmente, uma redução diametral(16) ; a segunda torre(7) possui, em sua porção inferior, pés(12a), sendo que, a porção superior da torre(7) apresenta um rasgo angular, invertido em relação ao da primeira torre(6), e basicamente quadrado(14a) que conforma uma pista ajustada para introdução graduada do porta-ferramenta(22), sendo que, este rasgo possui um anteparo perimetral(15a) ; a terceira torre(8) possui, em sua porção inferior, pés(12b) sendo que, a porção superior da torre(8) apresenta um rasgo angular e basicamente quadrado(14b) que conforma uma pista ajustada para introdução graduada do porta-ferramenta(22), sendo que, este rasgo possui um anteparo perimetral(15b) ; na dita base plana(2) aloca-se o gabarito(9), o qual é constituído por um mancal(17), possui abertura de acesso(18) e, centralmente, por furo vazado(18), sendo que, mais a frente tem-se o bloco(19), para nivelação e esquadramento da ponta(25a) de corte da fresa(25).A frente do bloco(19) tem-se o suporte(20), o qual apresenta em seu miolo, um batente regulável(21), para limitar a distância da ponta da fresa(25a) para fora do corpo anterior(23) do porta-ferramenta(22).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
20/04/2021
RPI 2624
Arquivamento - Art. 33 da LPI
#11.1
02/02/2021
RPI 2613
Publicação do pedido de patente
#3.1
04/06/2019
RPI 2526
Pedido de patente depositado
#2.1
10/04/2018
RPI 2466
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170081465' em 25/10/2017 09:30 (WB)
