Patente de Invenção CABEÇOTE DE CILINDRO COM COLETOR DE EXAUSTÃO CONECTADO DE UM MOTOR DE COMBUSTÃO INTERNA de MAN TRUCK & BUS AG — IPC F01N 13/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 10/09/2024 e em vigor até 20/10/2037. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:20/10/2037
Última movimentação publicada pelo INPI: 10/09/2024. Atualizamos a cada nova RPI, publicada semanalmente.

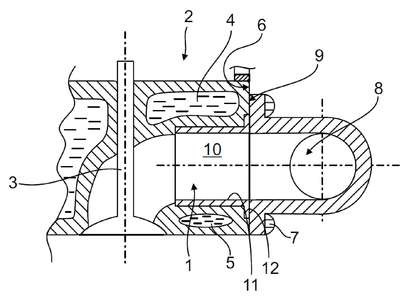

A invenção diz respeito a um cabeçote de cilindro com coletor de exaustão conectado de um motor de combustão interna, em que o cabeçote de cilindro (2) tem pelo menos um duto de exaustão (1) que termina em uma face externa de conexão de cabeçote de cilindro (6) à qual o coletor de exaustão (8), que forma uma continuação do duto de exaustão (1), é conectado com uma face associada de conexão de coletor de exaustão (9), preferencialmente por meio de pelo menos uma conexão roscada (7). De acordo com a invenção, uma inserção de luva de flange (10) compreendendo uma parte de luva (11) e uma parte de flange de lado de extremidade (12) é inserida no duto de exaustão (1) do cabeçote de cilindro (2). A parte de luva (11) tem pelo menos uma nervura (13a, 13b; 15) circunferencial que se projeta radialmente como um espaçador e um elemento de vedação com o qual a parte de luva (11) se apoia na parede interna de duto de exaustão. A parte de flange (12) se projeta em um formato de disco anular radialmente na extremidade externa da inserção de luva de flange (10) e é presa entre a face de conexão de cabeçote de cilindro (6) e a face de conexão de coletor de exaustão (9), preferencialmente de forma impermeável, de tal maneira que uma lacuna de isolamento circunferencial (14), que é desacoplada de um fluxo de gás de exaustão e é termicamente isolante com uma largura de lacuna correspondente à altura de nervura, é formada entre a parede interna de duto de exaustão e a parede externa de parte de luva, bem como entre a parte de flange (12) e uma nervura axialmente adjacente (13b) e/ou entre duas nervuras (13a, 13b) que se situam axialmente próximas uma da outra.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 20/10/2017, observadas as condições legais
10/09/2024
RPI 2801
Deferimento
#9.1
13/08/2024
RPI 2797
Retificação de publicação
#3.8
Referente à RPI 2471 de 15/05/2018 , quanto ao item (30).
06/09/2022
RPI 2696
Parecer de pré-exame
#6.23
16/11/2021
RPI 2654
Publicação do pedido de patente
#3.1
15/05/2018
RPI 2471
Pedido de patente depositado
#2.1
13/03/2018
RPI 2462
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170080238' em 20/10/2017 15:14 (WB)
