DISPOSIÇÕES CONSTRUTIVAS INTRODUZIDAS EM CAIXA DE PASSAGEM PARA COMPONENTES ELÉTRICOS, LÓGICOS OU DE TELEFONIA

Classificação IPC

Resumo técnico

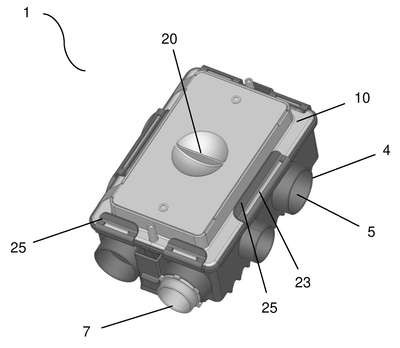

DISPOSIÇÕES CONSTRUTIVAS INTRODUZIDAS EM CAIXA DE PASSAGEM PARA COMPONENTES ELÉTRICOS, LÓGICOS OU DE TELEFONIA, composta por caixa de passagem(1) e um corpo superior(2), inicialmente separados entre si, sendo que as laterais da caixa(1) são dotadas de diversos pontos de rompimento(3) dos quais projetam-se colares alongados(4), estes últimos ainda possuindo internamente leve formato cônico(5) com bitolas padronizadas para introdução de tubos ou mangueiras corrugadas(6), sendo que, dependendo do modelo de tubo à adaptar na caixa, pode-se utilizar o adaptador(7) junto aos colares(4) ; a porção interna da caixa(1) possui ressaltos semiesféricos(8) e batentes(9) congruentes com os colares(4), configurando a pré-trava dos tubos corrugados(6) ; a base central(10) do corpo(2) possui, em seu perímetro inferior, garras(11), as quais são solidárias aos ressaltos(8), sendo que, a porção superior da base(10) possui, em duas de suas laterais, drenos(12 e 12a) e projeção retangular(13) ; o acesso(14) contém rebaixo central(15) e porções fixas(16 e 16a) com furos(17 e 17a) para o acoplamento/desacoplamento de uma sobretampa(18) que contém pinos de encaixe de pressão(19 e 19a) solidários aos furos(17 e 17a), pega mão central(20) e articulações(21) ligada na extremidade da base(10), sendo que, a dita base(10) também possui delineamento(22) e engates(23) ; a caixa(1) possui estrutura de vedação reforçada(24), que fica no perímetro superior da mesma e travas de pressão(25) que atuam solidariamente com os engates(23), como também, inferiormente, a caixa(1) possui garras "V"(30).
