Patente de Invenção MECANISMO PARA DESLOCAMENTO XYZ DE FERRAMENTA DE USINAGEM — IPC B23Q 1/70. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 22/09/2017, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

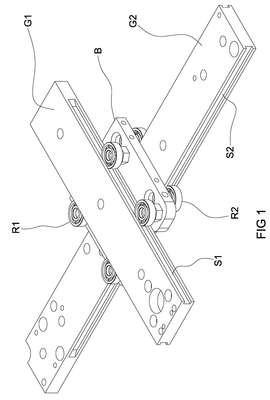

Apresenta uma invenção referente a um mecanismo que é destinado a integrar máquinas de usinagem em geral, como fresas, tupias, furadeiras entre outras, tendo como função proporcionar o deslocamento das ferramentas destas máquinas ao longo dos eixos de coordenada X, Y e Z. Compreendendo um elemento central na forma de um bloco retangular achatado (B), em cuja face superior são montados quatro rolamentos superiores (R1), entre os quais é montada uma régua superior (G1) horizontalizada, a qual apresenta um sulco longitudinal (S1) em cada face lateral oposta, de modo que os rolamentos (R1) são montados de modo a rodar no interior dos correspondentes sulcos (S1). Por sua vez, na face inferior do bloco (B) são montados outros quatro rolamentos inferiores (R2), entre os quais é montada uma régua inferior (G2) horizontalizada, a qual é disposta perpendicularmente em relação à régua superior (G1). Sendo que a referida régua inferior (G2) também possui um sulco longitudinal (S2) em cada face lateral oposta, de modo que assim, a referida régua inferior (G2) é montada entre os rolamentos inferiores (R2), os quais são montados de modo a rodar no interior dos sulcos (S2). E assim, a régua inferior (G2) tem suas extremidades montadas numa base de fixação na máquina de usinagem, enquanto que a régua superior (G1) recebe a fixação do cabeçote da ferramenta de usinagem.
