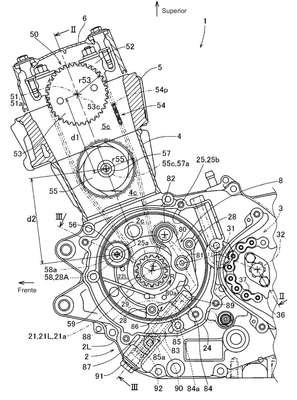

Patente de Invenção DISPOSITIVO DE GUIA DE CORRENTE DE CAME PARA MOTOR DE COMBUSTÃO INTERNA de HONDA MOTOR CO., LTD. — IPC F16H 7/18. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE GUIA DE CORRENTE DE CAME PARA MOTOR DE COMBUSTÃO INTERNA. Trata-se de um dispositivo de guia de corrente de came para um motor de combustão interna (1) que inclui uma roda dentada de acionamento (59), uma roda dentada acionada (53), uma corrente de came (54) passada em volta das rodas dentadas, um rolamento de guia (55), um dispositivo tensionador de corrente de came (8), e um rolamento de subguia (56). A roda dentada acionada (53) recebe força giratória a partir do virabrequim (21) através da corrente de came (54) e gira o eixo de came (51). O rolamento de guia (55) guia a corrente de came em seu lado periférico interior. O dispositivo tensionador de corrente de came (8) pressiona a corrente de came por um rolamento de tensionador (82) a partir do lado periférico externo para transmitir tensão à corrente de came. O rolamento de subguia (56) coopera com o rolamento de tensionador (82) para pressionar a corrente de came entre os mesmos, em direções mutuamente opostas. O rolamento de guia (55) tem um diâmetro igual a um diâmetro da roda dentada acionada (53). As disposições acima impedem o arrastamento da corrente de came entre a roda dentada acionada e o rolamento de guia.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
10/05/2022
RPI 2679
Parecer de pré-exame
#6.23
25/01/2022
RPI 2664
Publicação do pedido de patente
#3.1
02/05/2018
RPI 2469
Pedido de patente depositado
#2.1
06/03/2018
RPI 2461
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170070738' em 21/09/2017 13:44 (WB)
