DISPOSITIVO DE TELA DE FECHAMENTO PARA CONDUÍTE DE VENTILAÇÃO E VENTILADOR DE VEÍCULO AUTOMOTOR

Classificação IPC

Prioridades unionistas

Resumo técnico

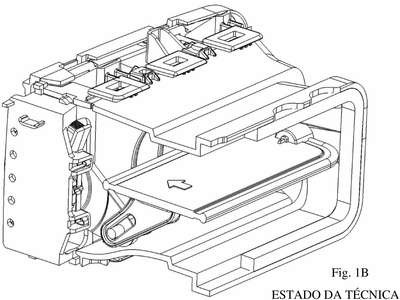

DISPOSITIVO DE TELA DE FECHAMENTO PARA CONDUÍTE DE VENTILAÇÃO E VENTILADOR DE VEÍCULO AUTOMOTOR. A presente invenção tem por objeto um dispositivo de tela de fechamento para conduíte de ventilador, que compreende, de um lado, uma tela (1) móvel entre uma posição de fechamento da passagem do conduíte (2) e uma posição de abertura máxima dessa passagem e, de outro lado, pelo menos um controle de manobra e, por fim, um mecanismo (5) de transmissão, que liga cinematicamente esse controle à tela (1), com esta última sendo montada no conduíte (2), com definição de um eixo de giro mediano para tal tela (1). O dispositivo se caracteriza pelo fato de a tela (1) ser montada no conduíte (2), com capacidade de deslocamento em movimento de translação, além de sua capacidade de giro ao redor do eixo, com isso ocorrendo entre uma posição mediana na passagem do conduíte (2) e uma posição deslocada lateralmente, com tais movimentos de rotação e translação sendo tornados interdependentes por meio de um mecanismo de subjugação e a tela (1) sendo notavelmente comprimida contra uma das paredes (8 e 8') desse conduíte (2) em sua posição de abertura máxima.
