CAIXA HIDRÁULICA DE DISTRIBUIÇÃO PARA REGISTRO, VÁLVULAS E SIMILARES, COM SISTEMA DE FIXAÇÃO AJUSTÁVEL E ACABAMENTO, BEM COMO ACESSO À TUBULAÇÃO PARA MANUTENÇÃO E IDENTIFICAÇÃO DE VAZAMENTO

Classificação IPC

Resumo técnico

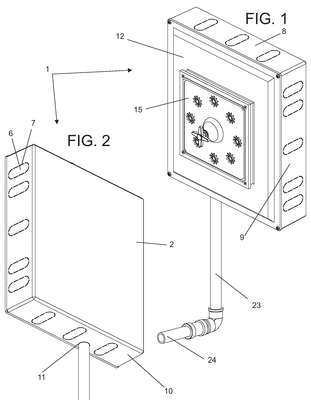

CAIXA HIDRÁULICA DE DISTRIBUIÇÃO PARA REGISTRO, VÁLVULAS E SIMILARES, COM SISTEMA DE FIXAÇÃO AJUSTÁVEL E ACABAMENTO, BEM COMO ACESSO À TUBULAÇÃO PARA MANUTENÇÃO E IDENTIFICAÇÃO DE VAZAMENTO.Para facilitar acesso à manutenções e indicar vazamento junto à cavidade (C) feita em volta do registro hidráulico (R), torneira de chuveiro, misturador, válvulas de descarga, possibilitando troca por simples desrosqueamento e rosqueamento de porcas (26) adaptadas nas extremidades das tubulações de entrada e saída de água no registro (R) sem uso de ferramentas e sem quebra na parede (P). Para tanto, uma caixa (1) é inserida de modo a encostar suas paredes superior (8), laterais (9) e inferior (10) nas superfícies correspondentes da cavidade (C), envolvendo o corpo do registro (R) por parafusos espaçadores (17), cinta de encosto (20) e abraçadeira (22) e acoplando-se ajustavelmente à tubulação (T) existente por rasgos oblongos (5), posicionando inferiormente, internamente à parede (P), um tubo de escoamento (23) com seu bocal (24) externo, aparafusando-se em seguida, na caixa (1), uma tampa frontal (12) com sobretampa (15) envolvendo a manopla (M) do registro (R). Em eventual vazamento, a água é dirigida pelo tubo de escoamento inferior (23) e expulsa pelo bocal externo (24), indicando visualmente ao usuário, o vazamento.
