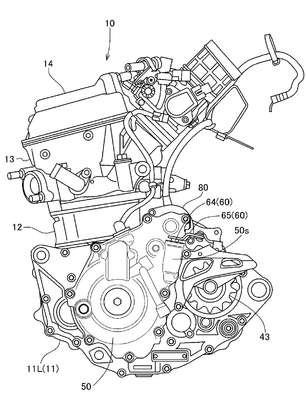

Patente de Invenção ESTRUTURA DE RESFRIAMENTO DE GERADOR ELÉTRICO PARA MOTOR DE COMBUSTÃO INTERNA de HONDA MOTOR CO., LTD. — IPC F01P 3/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 23/07/2024 e em vigor até 13/09/2037. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:13/09/2037
Última movimentação publicada pelo INPI: 23/07/2024. Atualizamos a cada nova RPI, publicada semanalmente.
ESTRUTURA DE RESFRIAMENTO DE GERADOR ELÉTRICOPARA MOTOR DE COMBUSTÃO INTERNA Trata-se de um gerador elétrico (30) para gerar energia elétrica mediante rotação de um virabrequim (20) sustentado em um cárter (11) de um motor de combustão interna (10) que tem um rotor externo (30r) e um rotor interno (30s). Uma estrutura de resfriamento de gerador elétrico inclui uma primeira passagem de óleo de resfriamento (D) e uma segunda passagem de óleo de resfriamento (E) que são ramificadas a partir de uma passagem de óleo lubrificante (A) de um sistema de lubrificação do motor (10) em direção ao gerador elétrico (30). Um primeiro orifício de ejeção (Dj) é definido em uma extremidade a jusante da primeira passagem de óleo de resfriamento (D) para ejetar óleo lubrificante para uma superfície lateral externa do rotor externo (30r), e um segundo orifício de ejeção (Ej) é definido em uma extremidade a jusante da segunda passagem de óleo de resfriamento (E) para ejetar óleo lubrificante para o estator interno (30s) disposto no rotor externo (30r). A estrutura de resfriamento de gerador elétrico pode, desse modo, resfriar eficientemente o gerador elétrico em sua totalidade.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 13/09/2017, observadas as condições legais
23/07/2024
RPI 2794
Deferimento
#9.1
07/05/2024
RPI 2783
Parecer de pré-exame
#6.23
03/11/2021
RPI 2652
Publicação do pedido de patente
#3.1
02/05/2018
RPI 2469
Pedido de patente depositado
#2.1
20/02/2018
RPI 2459
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170067983' em 13/09/2017 10:15 (WB)
