PROCESSOS ON-LINE PARA MONITORAMENTO, ACOMPANHAMENTO E INDICAÇÃO DOS MECANISMOS DE DEGRADAÇÃO DO ISOLAMENTO E PROTEÇÃO INSTANTÂNEA CONTRA SOBRECORRENTE DE FUGA À TERRA PARA MOTORES DE INDUÇÃO TRIFÁSICOS
Patente de Invenção PROCESSOS ON-LINE PARA MONITORAMENTO, ACOMPANHAMENTO E INDICAÇÃO DOS MECANISMOS DE DEGRADAÇÃO DO ISOLAMENTO E PROTEÇÃO INSTANTÂNEA CONTRA SOBRECORRENTE DE FUGA À TERRA PARA MOTORES DE INDUÇÃO TRIFÁSICOS de FUNDAÇÃO DE AMPARO À PESQUISA DO ESTADO DE MINAS GERAIS - FAPEMIG — IPC G01R 31/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 16/05/2023 e em vigor até 01/09/2037. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:01/09/2037
Última movimentação publicada pelo INPI: 16/05/2023. Atualizamos a cada nova RPI, publicada semanalmente.
Depositantes e inventores
Depositantes
FUNDAÇÃO DE AMPARO À PESQUISA DO ESTADO DE MINAS GERAIS - FAPEMIG

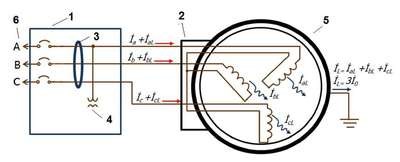

O presente pedido de patente aplica-se a motores de indução trifásicos (MIT) e descreve os processos para a indicação de mecanismos de degradação do isolamento, o monitoramento e o acompanhamento preditivo da degradação do isolamento, além da proteção instantânea contra sobrecorrente de fuga à terra. Os processos propostos podem ser aplicados com o MIT em funcionamento (on-line). A tecnologia proposta utiliza um Transformador de Corrente de Alta Sensibilidade (TCAS) para medir a corrente diferencial entre as três fases do motor (corrente de fuga do isolamento I_L) e um transformador de potencial (TP) para medir a tensão em uma das fases; a partir destas medidas e da aplicação dos processos propostos é possível indicar se o mecanismo de degradação de isolamento está associado à umidade, temperaturas elevadas, contaminação por óleo ou sujeiras e também permite acompanhar de forma preditiva a situação do isolamento, além de propiciar uma proteção instantânea contra sobrecorrente de fuga à terra com maior sensibilidade. É possível ressaltar as seguintes vantagens da tecnologia: emprego em motores de baixa tensão (BT) e média tensão (MT) com 6 ou 3 terminais de ligação, facilidade e rapidez de instalação em motores novos ou que já estão em operação, utiliza somente um TCAS de forma não invasiva, não influencia na operação ou modo de falha do motor e dispensa a instalação de TP?s adicionais. A tecnologia aplica-se em motores trifásicos de baixa e média tensão presentes em diversos processos.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 01/09/2017, observadas as condições legais
16/05/2023
RPI 2732
Deferimento
#9.1
28/03/2023
RPI 2725
Publicação do pedido de patente
#3.1
19/03/2019
RPI 2515
Pedido de patente depositado
#2.1
06/02/2018
RPI 2457
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170065144' em 01/09/2017 17:03 (WB)
