SUBSTRATO COM PROJETO DE CORTE E VINCO PARA CESTO DE BEBIDAS DIVERSAS, COM SISTEMA DE MONTAGEM E COMPACTAÇÃO

Classificação IPC

Resumo técnico

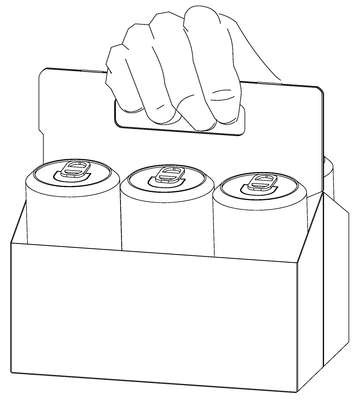

?SUBSTRATO COM SISTEMA DE CORTE E VINCO, PARA MONTAGEM DE EMBALAGEM DE ALOJAMENTO E TRANSPORTE DE RECIPIENTES DIVERSOS?Para a montagem de um cesto com alça, parede divisória em seu corpo, com quatro ou seis alojamentos para armazenar e transportar recipientes de bebidas. Para tanto, uma folha passada por projeto de corte e vinco, tem as paredes centrais (7) com suas divisórias (8) e alças internas (12) dobradas pelo vinco (16), sobrepondo-se à alças externas (17) com respectivos recortes (13) e (20) alinhados, dobrando-se, em seguida, as alças (12) e (17) que são coladas, unindo as paredes centrais (7) e alinhando os recortes (13) e (20) com suas lingüetas (21) . Em seguida, as faces frontais (1) e (2) e laterais (4) são dobradas e coladas juntamente com aba de reforço (6) para as paredes centrais (7), unindo as laterais, divididas pelas paredes centrais (7) formando-se, em seguida, alojamentos pelas divisórias (8). Em seguida o fundo (23) é colado com sua aba de fechamento (26) e travado por chanfros (25) contra ganchos (7a) da parede centra l (7), formando o cesto, com quatro ou seis alojamentos. O cesto pode ser compactado para empilhamento, dobrando-se o fundo (23) e estendendo-o inferiormente, aproximando-se m seguida as faces frontais (1) e (2) e as faces laterais (4) contra a alça.
