CONJUNTO PARA ALOJAMENTO DO CONTROLADOR DE FLUXO AUTOMÁTICO E FILTRO

Classificação IPC

Resumo técnico

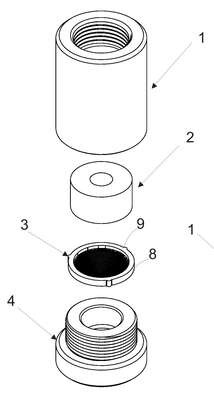

O qual se destina a corrigir e controlar a pressão e fluxo de fluidos de entrada de máquinas, dispositivos, equipamentos, entre outros sistemas que necessitem de uma pressão dinâmica e um fluxo específico, constitui-se de um alojamento (1), um controlador de fluxo (2), um filtro (3) e uma tampa conexão (4), onde o alojamento, de formato cilíndrico e compacto, tem ao centro uma câmara (5) de encapsulamento do controlador de fluxo (2), a qual se comunica com a parte superior e inferior do alojamento, onde a parte superior, que é a via de saída do fluxo controlado, pode ter várias dimensões e diferentes cavidades que determinam a direção e quantidade de jatos necessários, e a parte inferior recebe a tampa conexão (4), que fecha o alojamento e atua como via de entrada do fluido sem controle; o filtro (3) de dupla composição tem uma estrutura circular de material flexível (8) e uma malha metálica inoxidável (9), que retém partículas sólidas do sistema hidráulico.
