MÉTODO PARA PRODUZIR UMA ESTRUTURA DE RANHURA EM UMA SUPERFÍCIE INTERNA DE UM PISTÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

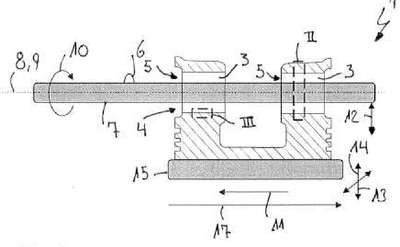

A presente invenção refere-se a um método para produzir uma estrutura de ranhura (2) em uma superfície interna (3) de uma perfuração de pino (4) de um pistão (1), em que uma ferramenta de perfuração consistindo de uma barra de perfuração (7) com uma ferramenta de corte (6) anexada à mesma gira em uma direção de rotação (10) e é avançada para a perfuração de pino (4) e no processo pelo menos uma primeira ranhura helicoidal (16) da estrutura de ranhura (2) com uma primeira profundidade (19) e uma primeira largura (23) é introduzida dentro da superfície interna (3). É substancial para a invenção que a barra de perfuração (7) seja subsequentemente retraída a partir da perfuração de pino (4) enquanto mantendo a direção de rotação (10), em que quando a barra de perfuração (7) é retraída pelo menos uma segunda ranhura helicoidal (18) da estrutura de ranhura (2) com uma segunda profundidade (20) que é diferente da primeira profundidade (19) e uma direção de rotação que é oposta comparada com a primeira ranhura helicoidal (16) é introduzida dentro da superfície interna (3). Devido a isto, a estrutura de ranhura (2) pode ser introduzida dentro da superfície interna (3) em um modo mais simplificado, econômico e mais rápido. A invenção, além disso, refere-se a um pistão (1) de um motor de combustão interna tendo uma perfuração de pino (4), a superfície interna (3) do qual é provida com uma estrutura de ranhura (2) por tal método.
