FERRAMENTA E PROCESSO DE APERTO DE ELEMENTOS DE FIXAÇÃO E USO DA DITA FERRAMENTA

Classificação IPC

Resumo técnico

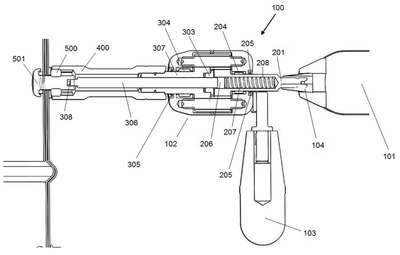

FERRAMENTA E PROCESSO DE APERTO DE ELEMENTOS DE FIXAÇÃOE USO DA DITA FERRAMENTA A presente invenção pertence ao campo das ferramentas para aperto de elementos de fixação, tal como parafusos e porcas. A presente ferramenta e processo de aperto de elementos de fixação é particularmente útil em pontos críticos, onde tradicionalmente são necessários dois operadores para realizar o aperto dos elementos de fixação, enquanto que a invenção possibilita o aperto após a fase de rosqueamento inicial por um único operador acessando um dos elementos de fixação por um único lado. A ferramenta de aperto (100) compreende um meio de acoplamento estático, tal como uma haste (306), especialmente projetada para se conectar com a extremidade oposta a cabeça do parafuso (501), de modo a manter seu eixo estático, e um meio de acoplamento móvel, tal como um soquete (400), de formato adaptado para se conectar a uma porca (500) e girá-la, enquanto que o parafuso é mantido estático. A referida haste (306) atravessa uma peça rotativa (307) e uma peça intermediária (301) dotada de um orifício passante (330) de formato adequado para promover o acoplamento da haste (306) de modo a limitar o seu giro, cuja haste (306) é posicionada até alcançar uma região oca (208) configurada no interior de um eixo de entrada (201), cuja região oca (208) abriga um imã (206) que atrai e segura a haste (306) e uma mola (207) que pressiona o imã contra a dita haste central. A ferramenta de aperto (100) compreende ainda uma pega auxiliar (103) fixada na caraça (200) próxima do eixo de entrada (201) de acoplamento com a ferramenta motora (101).
