SUPERFÍCIE SELETIVA DE FREQUÊNCIA DUAL-BAND BIOINSPIRADA PARA APLICAÇÕES WLAN COM ESTABILIDADE ANGULAR

Classificação IPC

Resumo técnico

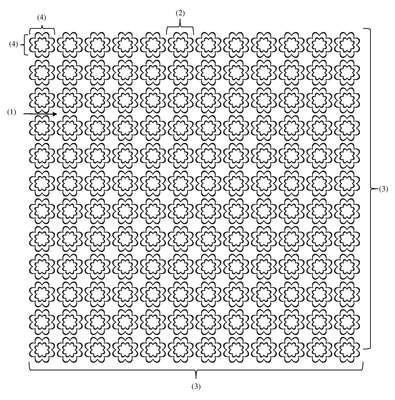

A presente invenção, que em apenas um elemento, conjuga as funções de implementar uma superfície seletiva em frequência bioinspirada para operação em dual-band , que incorpore as características de baixo custo de construção, transmita grandes quantidades de informações simultaneamente, opere em diferentes faixas de frequência sem que haja interferência ou impedimento entre os serviços oferecidos, que reduza erros e ruídos, e bloqueie os sinais para aumento da segurança. Surgiu à ideia de desenvolver uma seletiva em frequência bioinspirada para operação em dual-band. A dita superfície seletiva em frequência bioinspirada para operação em dual-band é formada por um arranjo periódico impresso sobre um substrato dielétrico FR-4, com constante dielétrica er,=4.4, tangente de perdas de 0.02 (1), possui geometria simétrica (2), contendo 64 células, sendo 12×12 elementos (3), cada um com 25mm×25mm, o que corresponde a uma dimensão total de 300 mm × 300 mm (4).
