DESENVOLVIMENTO DE MATERIAIS CERÂMICOS BASEADOS EM Ca(Nb1/2Bi1/2)xTi1-xO3 PARA APLICAÇÕES DE MICRO-ONDAS

Classificação IPC

Resumo técnico

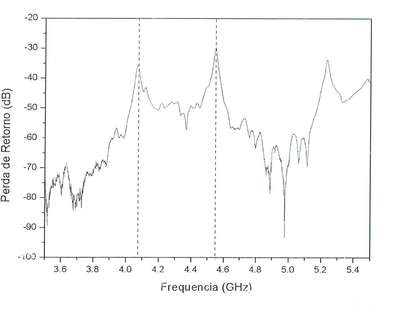

DESENVOLVIMENTO DE MATERIAIS CERÂMICOS BASEADOS EM Ca(Nb1/2Bi1/2)xTi1-xO3 PARA APLICAÇÕES DE MICRO-ONDAS. A presente invenção diz respeito ao desenvolvimento de uma cerâmica dielétrica ressoadora baseada na substituição dos íons de titânio por íons de nióbio e bismuto no titanato de cálcio. O método da presente invenção visa fornecer um novo material, utilizando como base o titanato de cálcio (CaTiO 3 CTO), em que suas propriedades dielétricas sejam melhoradas consideravelmente. O método envolve a preparação do composto pelo método tradicional do estado sólido, sem nenhuma dopagem adicional à etapa de prensagem. Os materiais foram calcinados à 900ºC, com diferentes tempos de exposição. A série Ca(Nb 1/2 Bi 1/2 ) x Ti 1-x O 3 (CNBTOX) foi sinterizada nas temperaturas de 1100, 1050 e 1000ºC, durante 3 h. O método proposto é capaz de fornecer uma cerâmica ressoadora dielétrica, operando com uma frequência de ressonância de 2 a 6 GHz, com 0,5 < X < 1,0, os quais resultaram em coeficientes de temperatura variando entre 100 e -100 ppm/ºC. Valores de t f extremamente próximos a zero foram encontrados nas três temperaturas de sinterização e com os três ligantes orgânicos (Glicerina, PVA e TEOS). Para as condições de moagem utilizando panelas de polímeros e esferas de ZrO 2 e Al 2 O 3 obtiveram-se coeficientes de temperatura praticamente nulos.
