SINTESE DE UM NOVO COMPÓSITO DAS MATRIZES CERÂMICAS SR3V2O8(SVO) E ÓXIDO DE BISMUTO BI2O3 COM COEFICIENTE DE TEMPERATURA DA FRENQUÊNCIA RESSONANTE(TF) PRÓXIMO DE ZERO NA REGIÃO DE MICRO-ONDAS

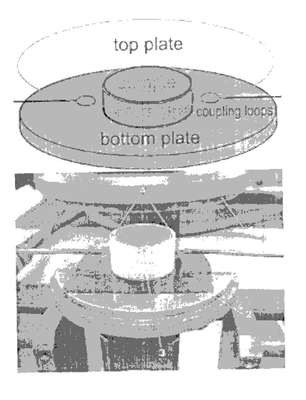

Patente de Invenção SINTESE DE UM NOVO COMPÓSITO DAS MATRIZES CERÂMICAS SR3V2O8(SVO) E ÓXIDO DE BISMUTO BI2O3 COM COEFICIENTE DE TEMPERATURA DA FRENQUÊNCIA RESSONANTE(TF) PRÓXIMO DE ZERO NA REGIÃO DE MICRO-ONDAS — IPC B01J 23/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 09/05/2023 e em vigor até 07/06/2037. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:07/06/2037
Última movimentação publicada pelo INPI: 09/05/2023. Atualizamos a cada nova RPI, publicada semanalmente.
Nesta patente um novo compósito foi pesquisado a partir da síntese das matrizes cerâmicas Sr3V2O8 (SVO), classe de materiais isoestruturais como a palmieritc [PbK2(SO4)2] de estruturas cristalinas com a fórmula [M3(B04)2], e do óxido de bismuto (Bi203) nas proporções de 10%, 20%, 30% e 40% foram fabricados e estudados na região de micro-ondas. O coeficiente de temperatura da frequência ressonante (tf) apresentaram valores bastante interessantes, principalmente para o compósito de 10% (Bi203), onde obteve valor de tf muito próximo de zero, dentro da região que caracteriza a estabilidade térmica da cerâmica -6,76 ppm/°C). Estes compósitos apresentaram variação da permissividade entre 14,86 e 18,53, causada pelas características do compósito e perdas dielétricas estáveis na ordem de 10-2 mesmo com o aumento das porcentagens de óxido de bismuto. Este conjunto de propriedades, de comportamento estável em relação a variação de temperatura é comprovado mostrado pelo coeficiente de temperatura da frequência ressonante. Estas propriedades do compósito garantem que ele pode ser usado com segurança para o bom funcionamento de componentes em circuitos de micro-ondas, antena ressoadora dielétrica (DRA), além de outros componentes eletrônicos de grande importância utilizados em microeletrônica.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 07/06/2017, observadas as condições legais
09/05/2023
RPI 2731
Deferimento
#9.1
04/04/2023
RPI 2726
Exigência - art. 36 da LPI
#6.1
03/01/2023
RPI 2713
Exigência - art. 36 da LPI
#6.1
04/10/2022
RPI 2700
Publicação do pedido de patente
#3.1
26/12/2018
RPI 2503
Pedido de patente depositado
#2.1
29/08/2017
RPI 2434
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170038704' em 07/06/2017 14:49 (WB)
