Patente de Invenção BATERIA ELETROMECÂNICA COM MANCAL MAGNÉTICO ELETRODINÂMICO de INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SÃO PAULO — IPC F16C 32/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.

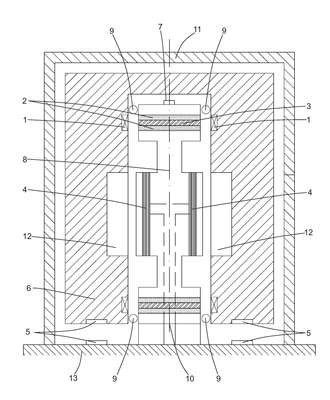

Bateria eletromecânica compreendida por um motor/gerador enclausurado em capsula(11), com rotor (6) posicionado coaxial e envolvendo o estator (8) e possui ímãs permanentes (12) localizados junto a superfície cilíndrica interna do corpo do rotor (6), e possui anéis de cobre (1) posicionados na parte superior e na parte inferior da superfície cilíndrica interna do corpo do rotor (6), e possui mancal de sustentação em forma de imãs (5) posicionados na base do rotor (6) formando pares com os imãs (5) fixados na estrutura (13) de apoio do estator (8), e o estator (8) formado por troncos de cilindros alinhados axialmente possui ímãs em anel (2) e material ferromagnético (3) fixos na superfície cilíndrica externa do estator (8) e alinhados radialmente com os anéis de cobre(1), e o estator (8) possui enrolamentos (4) brushless alinhados radialmente com os ímãs permanentes (12), e o estator (8) possui na base superior sensor de posição angular (7), e o estator (8) possui, ao longo do eixo, canal de passagem (10), e a superfície cilíndrica interna do rotor (6) esta espaçada da superfície cilíndrica externa do estator (8) por rolamentos (9).
