DISPOSITIVO INDUTOR ELETRÔNICO, PARA SISTEMA DE IDENTIFICAÇÃO DE NIVEL E TEMPERATURA DE UM FLUIDO CONTIDO EM RESERVATÓRIO

Classificação IPC

Resumo técnico

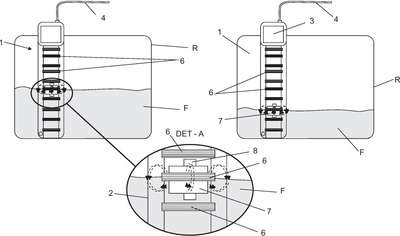

DISPOSITIVO INDUTOR ELETRÔNICO, PARA SISTEMA DE IDENTIFICAÇÃO DE NIVEL E TEMPERATURA DE UM FLUIDO CONTIDO EM RESERVATÓRIO. Para proporcionar o monitoramento de fluidos em reservatórios. O dispositivo indutor (1) em questão vem possibilitar a leitura de níveis de fluidos sem qualquer contato elétrico e, para tanto, o dispositivo é formado por um tubo metálico (2) que aloja em seu interior um tubo guia (5) segmento por uma série de sensores indutivos (6) , ao passo, que internamente o referido tubo guia (5) dispõe em seu interior um flutuador magnético (7) que trabalha livremente acompanhando sempre o nível do fluido (F) no interior do reservatório (R), bem como, superiormente o dispositivo é dotado de um gerenciador eletrônico (3) e inferiormente de um sensor de temperatura(9) e desta forma, ao passo, que o nível do fluido diminui ou aumenta, o flutuador magnético (7) passa pelos sensores indutivos (6) gerando pequenos pulsos elétricos que são reconhecidos pelo gerenciador eletrônico (3) que acaba por determinar o volume de fluido (F) do reservatório (R) e assim tal informação é destinada a uma central (não mostrada) via cabo.
