CONJUNTO DE PAINEL DE DESCOMPRESSÃO, MÉTODO PARA INSTALAR UM CONJUNTO DE PAINEL DE DESCOMPRESSÃO EM UMA AERONAVE, E, AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

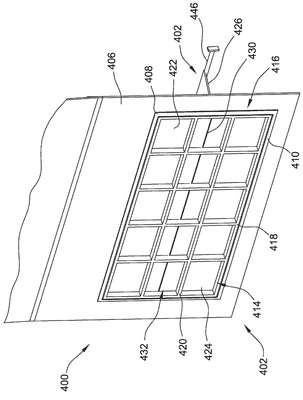

Um conjunto de painel de descompressão para uso em uma aeronave inclui uma armação incluindo uma primeira superfície e uma segunda superfície oposta, em que a armação define uma abertura de grade e define pelo menos parcialmente uma abertura de trajeto de fluxo, que são, cada, definidas entre a primeira e segunda superfícies. O conjunto de painel de descompressão também inclui um primeiro painel de face e um segundo painel de face de maneira pivotável acoplado conjuntamente em uma articulação central. Uma placa de retenção é de maneira liberável acoplada ao primeiro e segundo painéis de face e é configurada para se mover entre uma posição fechada e uma posição aberta. O primeiro e segundo painéis de face cobrem pelo menos parcialmente a abertura de grade em uma posição plana quando a placa de retenção está na posição fechada, e o primeiro e segundo painéis de face se movem para longe da abertura de grade para uma posição dobrada quando a placa de retenção está na posição aberta.
