Patente de Invenção EXTRATOR, COM SISTEMA DE TRAVAMENTO ENTRE BRAÇOS E GARRAS DESLIZANTES, PARA O DESACOPLAMENTO DE TERMINAIS DE DIREÇÃO E SUSPENSÃO VEICULAR de RAVEN INDÚSTRIA E COMÉRCIO DE FERRAMENTAS LTDA. — IPC B25B 9/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 06/02/2024 e em vigor até 04/04/2037. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:04/04/2037
Última movimentação publicada pelo INPI: 06/02/2024. Atualizamos a cada nova RPI, publicada semanalmente.

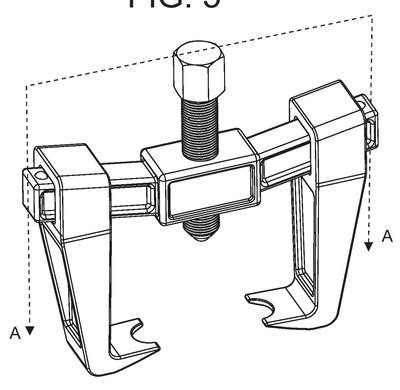

Para o travamento facilitado (com menor uso de peças e eliminando etapa de ajuste na extração) das garras deslizantes (8) nos braços (5) do bloco central (2), quando do repuxo do terminal (T) da direção/suspensão, para sua retirada e troca. Para tanto, o bloco central (1) estende braços (5) laterais de perfil quadrado e em estudada inclinação, sendo as paredes internas das cavidades (9) das garras deslizantes (8) em idêntica geometria e inclinação. Dessa forma, quando da alavancagem pelo extrator (1), o parafuso (13) é apertado e as garras deslizantes (8) são forçadas, pela inclinação dos braços (5), contra o bloco central (2) mantendo-se fortemente travadas pelos seus terminais de aperto (10) no olhal (O) do eixo roscado (E) do terminal (T) da direção/suspensão do veículo. Quanto maior for o aperto do parafuso (12) mais forte é o travamento, permitindo que pela sua ponta (13) provoque o empuxo contra o eixo roscado (E), retirando-o do olhal (O).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 04/04/2017, observadas as condições legais
06/02/2024
RPI 2770
Deferimento
#9.1
05/12/2023
RPI 2761
Conhecimento de parecer técnico
#7.1
05/09/2023
RPI 2748
Publicação do pedido de patente
#3.1
30/10/2018
RPI 2495
Pedido de patente depositado
#2.1
23/05/2017
RPI 2420
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170022132' em 04/04/2017 14:49 (WB)
