EQUIPAMENTO ELÉTRICO/ELETRÔNICO DE CONTROLE DO AQUECIMENTO DE PEÇAS METÁLICAS

Classificação IPC

Resumo técnico

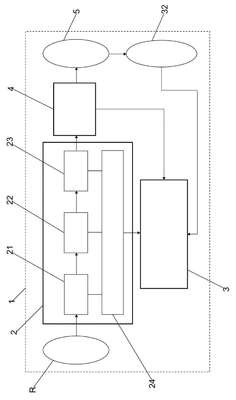

EQUIPAMENTO ELÉTRICO/ELETRÔNICO DE CONTROLE DO AQUECIMENTO DE PEÇAS METÁLICASCompreende a presente patente de invenção um equipamento elétrico/eletroeletrônico para aquecimento de peças (1) composto pelas seguintes partes: controlador (?driver?) de potência ajustável (2); controlador de aquecimento e aquisição de dados (3); transformador de potência (4) Controlador de potência ajustável este, que gera uma tensão e freqüência, que tanto pode ser trifásicas e/ou monofásicas ajustáveis, através dos diversos parâmetros conhecidos, com a finalidade de controlar o processo de aquecimento. Controlador de aquecimento e aquisição de dados este, que é um dispositivo microprocessado contendo: entradas (31), na forma de sensores (32); unidade de processamento (33), saídas (34); e IHM (35) (?Interface Homem Máquina?). Transformador de potência (4) este, contendo características específicas, sendo o enrolamento do secundário (41) diferente do primário (42), sendo resfriado através de cavidades extrudadas no núcleo do secundário (41), por onde circula água refrigerada (43).
