PORTA-ETIQUETAS ESTAMPADO EM ESTANTES DE AÇO, DISPOSIÇÃO DO FERRAMENTAL E PROCESSO DE ESTAMPAGEM

Classificação IPC

Resumo técnico

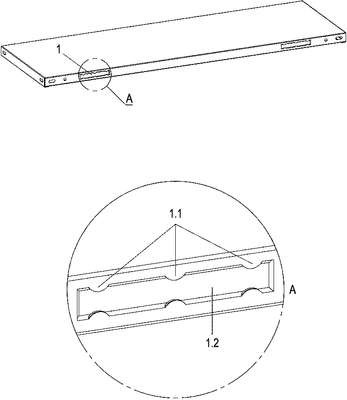

O presente pedido de privilégio de invenção é voltado ao setor industrial de projetos para móveis e trata da disposição de um porta-etiquetas, do ferramental empregado e do processo de estampagem os quais possibilitam o uso de etiquetas identificadoras em estantes empregadas no setor público ou privado, sejam escolas, bibliotecas, indústrias, comércios, dentre outros setores. O porta-etiquetas (1) contém suportes em forma de meia-lua (1.1) para fixação da fita/etiqueta e área retangular em baixo relevo (1.2) para ajuste da etiqueta. A ferramenta (2) do porta-etiquetas utiliza uma matriz (3) a qual atua como suporte à prensa (4), extrator (5) e o punção (6) acoplado centralmente. O procedimento de estampagem consiste em inserir a chapa a ser estampada sobre o punção (6) e deslocar a matriz (3) juntamente com a prensa (4) no sentido vertical até ocorrer o contato da mencionada prensa frente a superfície da chapa. Em seguida, a prensa trava a chapa e a matriz, empurra apenas o extrator (5) no sentido descendente, mantendo-se o punção (6) na mesma posição. Após a conclusão da estampagem, a inserção da etiqueta é feita na parte frontal da prateleira, ocorrendo de maneira simples. A etiqueta é inserida no sentido lateral e o movimento para retirar a etiqueta poderá ser feito várias vezes, não deixando vestígios de adesivos ou riscos na prateleira.
