Patente de Invenção DISPOSITIVO PARA A MEDIÇÃO DE UMA CORRENTE ELÉTRICA GERADA POR UM AMPLIFICADOR ACÚSTICO DE MANEIRA A OPERAR UM ALTO-FALANTE ACÚSTICO de L-ACOUSTICS — IPC G01D 7/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.

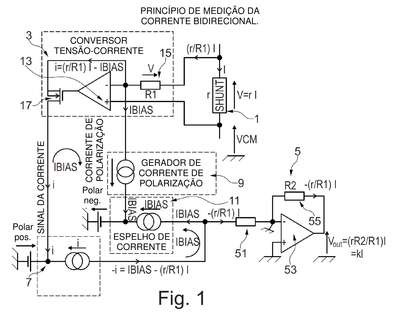

A presente invenção se refere a um dispositivo para a medição de uma corrente elétrica gerada por um amplificador acústico, de maneira a operar um alto-falante acústico compreendendo:- um resistor (1) posicionado em série entre o amplificador e o alto-falante;- um conversor de tensão-corrente (3), cujas entradas estão conectadas aos terminais do resistor (1), e que converte proporcionalmente a diferença de tensão nos terminais do shunt em uma corrente de sinal;- um primeiro espelho de corrente (7), cuja entrada está conectada à saída do conversor de tensão-corrente (3) e cuja saída está conectada a- um conversor de corrente-tensão (5);- um gerador de corrente de polarização constante (9) conectado a uma entrada do conversor de tensão-corrente (3) e cuja saída está conectada ao conversor corrente-tensão (5) por meio de um segundo espelho de corrente (11), e capaz de gerar uma corrente de polarização de maneira que o dispositivo opere em modo linear e sem saturação independente da corrente elétrica gerada pelo amplificador acústico.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
27/06/2023
RPI 2738
Parecer de pré-exame
#6.23
28/02/2023
RPI 2721
Publicação do pedido de patente
#3.1
22/08/2017
RPI 2433
Pedido de patente depositado
#2.1
16/05/2017
RPI 2419
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170009814' em 14/02/2017 15:23 (WB)
