APERFEIÇOAMENTOS NA COMPOSIÇÃO E TRAVAMENTO DE CANTOS EM BATENTES DE PORTAS E SIMILARES

Classificação IPC

Resumo técnico

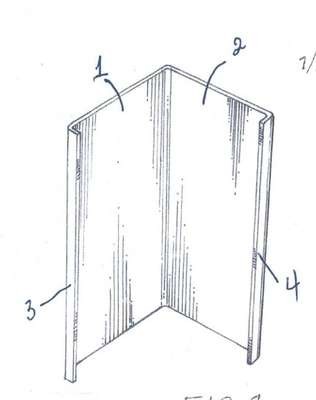

"APERFEIÇOAMENTOS NA COMPOSIÇÃO E TRAVAMENTO DE CANTOS EMBATENTES DE PORTAS E SIMILARES", compreendendo uma ferragemde travamento composta por placa metálica retangular,dobrada transversalmente ao meio, delimitando dois trechosiguais e ortogonais entre si (1 e 2), e com as extremidadeslivres dobradas ortogonalmente para dentro, formando duaspequenas abas extremas (3 e 4); e em correspondência, cadacanto superior do batente a ser composto e travado tem oscomponentes, montante lateral vertical ou perna (5) etravessa horizontal superior ou cabeceira (6), com asextremidades diretamente defrontantes cortadas a 45°,delimitando faces inclinadas de justaposição (7 e 8),enquanto que as suas faces laterais são providas decorrespondentes delgadas e rasas canaletas transversais deguia (9 e 10), afastadas das respectivas extremidades livres,de distancias iguais à extensão dos trechos (1 e 2)componentes da ferragem de travamento, para encaixe edeslizamento das abas extremas (3 e 4) dos mesmos.
