Patente de Invenção PASTILHA DE FREIO E DISPOSITIVO DE RETENÇÃO DE PASTILHA DE FREIO DE UM FREIO A DISCO de MAN TRUCK & BUS AG — IPC F16D 65/092. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 31/01/2017, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

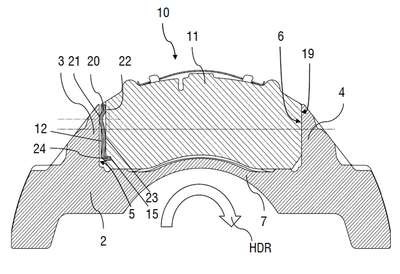

A presente invenção diz respeito a um dispositivo de retenção de pastilha de freio de um freio a disco de um veículo a motor. O dispositivo de retenção de pastilha de freio (1) compreende um suporte de pinça de freio (2) fixado ao veículo, possuindo um compartimento de pastilha para admissão de uma pastilha de freio, em que o compartimento de pastilha é delimitado tanto no lado da frente do disco de freio quanto no lado de trás do disco de freio, frente e trás em relação a uma direção de giro principal (HDR) do disco de freio, por meio de segmentos elevados (3, 4) do suporte de pinça de freio (2). O dispositivo de retenção de pastilha de freio (1) compreende, além disso, uma pastilha de freio (10) orientada no compartimento de pastilha e com um retentor de pastilha (11) e um revestimento de fricção (17) fixado neste; assim como um elemento elástico (20), o qual se apoia em um segmento elevado (3) e em uma superfície de sustentação (5) do retentor de pastilha (11) adjacente a este segmento elevado (3). O elemento elástico (20) é inserido em um recesso (12) do retentor de pastilha (11). Além disso, a invenção diz respeito a uma pastilha de freio configurada correspondentemente como objeto independente.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
21/07/2020
RPI 2585
Arquivamento - Art. 33 da LPI
#11.1
18/02/2020
RPI 2563
Publicação do pedido de patente
#3.1
15/08/2017
RPI 2432
Pedido de patente depositado
#2.1
02/05/2017
RPI 2417
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170006673' em 31/01/2017 12:23 (WB)
