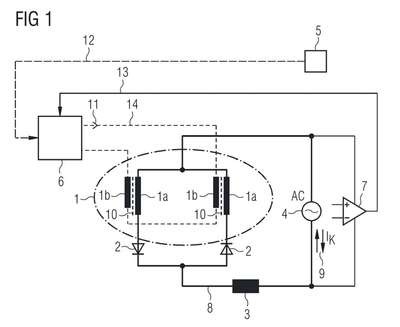

Patente de Invenção DISPOSIÇÃO DE CIRCUITO PARA REDUZIR E COMPENSAR UM COMPONENTE DE FLUXO UNIDIRECIONAL NO NÚCLEO MAGNÉTICO MACIO DE UM TRANSFORMADOR — IPC H01F 27/34. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 19/12/2023 e em vigor até 19/01/2037. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:19/01/2037
Última movimentação publicada pelo INPI: 19/12/2023. Atualizamos a cada nova RPI, publicada semanalmente.
"DISPOSIÇÃO DE CIRCUITO PARA REDUZIRE COMPENSAR UM COMPONENTE DE FLUXO UNIDIRECIONALNO NÚCLEO MAGNÉTICO MACIO DE UM TRANSFORMADOR".Uma disposição de circuito para reduzir um componente de fluxo unidirecional (FDC) no núcleo magnético macio de transformador, que compreende: - enrolamento de compensação (4) que está magneticamente acoplado no núcleo do transformador; - transdutor (1) que está conectado em série com enrolamento de compensação (4) em percurso de corrente de compensação (8), em que percurso de corrente de compensação (8) tem duas ramificações paralelas cada uma contendo enrolamento de potência (1a) do transdutor (1) e válvula não controlada (2) conectada em série, em que as direções de fluxo das válvulas (2) são uma contra à outra, e em que cada enrolamento de potência (1a) está magneticamente acoplado a um enrolamento de controle (1b) através de um núcleo de transdutor saturável (10); - dispositivo de controle (6) para que as informações (12) providas por um dispositivo de detecção (5) sobre a magnitude e a direção do componente de fluxo unidirecional (FDC) são alimentadas no lado de entrada, e que, no lado de saída geram uma variável de controle (11) que é alimentada para cada enrolamento de controle (1b) de modo que o estado de saturação do núcleo de transdutor (10) possa ser variado de modo que uma corrente de compensação seja formada no percurso de corrente de compensação (8), o efeito da qual contra-atua o componente de fluxo unidirecional (FDC) no núcleo do transformador.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 19/01/2017, observadas as condições legais
19/12/2023
RPI 2763
Transferência deferida
#25.1
12/12/2023
RPI 2762
Alteração de sede deferida
#25.7
05/12/2023
RPI 2761
Deferimento
#9.1
10/10/2023
RPI 2753
Parecer de pré-exame
#6.23
21/06/2022
RPI 2685
Publicação do pedido de patente
#3.1
01/08/2017
RPI 2430
Pedido de patente depositado
#2.1
04/04/2017
RPI 2413
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170004152' em 19/01/2017 17:37 (WB)
