SUPORTE CENTRAL DE UMA PALHETA DE LIMPADOR DE PARA-BRISA DO TIPO FLAT BLADE

Classificação IPC

Resumo técnico

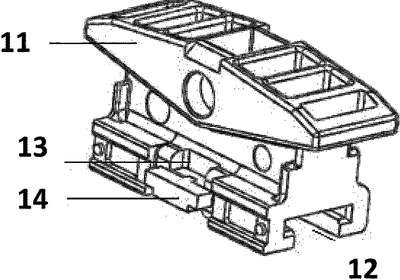

A presente patente de invenção refere-se ao aperfeiçoamento em suportes centrais aplicados em palhetas de limpadores de para-brisa que permitem também o travamento com o elemento estrutural, conhecido por vértebra. As palhetas do tipo flat blade são formadas tipicamente por um corpo de palheta que recebe uma vértebra e uma lâmina de borracha, que atua para limpar um vidro de para-brisa de um veículo, sendo estes três elementos geralmente montados em conjunto de forma longitudinal, sendo previsto em seus extremos ponteiras que além de função estética também mantêm o conjunto travado, sendo previsto na região mediana superior um suporte central, o qual recebe um engate, que formam a conexão com o braço do limpador de para-brisa. Quando em funcionamento o limpador de para-brisa tem um movimento que gera uma força centrífuga, que resulta de grande esforço no ponto de conexão, o que exige que esta conexão tenha grande resistência mecânica. No caso das palhetas do tipo "flat blade" o travamento da conexão com o corpo da palheta é tipicamente feito pelo suporte central, o qual é composto por duas metades e envolve a vértebra de tal forma que dentes previstos no suporte central atuem em recortes da vértebra, sendo as duas metades encaixadas entre si formando um corpo único. O objeto da presente patente é prover um suporte central que possa ser acoplada na vértebra de forma simplificada. Outro objetivo é prover um suporte central em uma peça única, dotada de um meio deslocável, denominado preset, que possui um ressalto para o travamento da vértebra.
