REVESTIMENTO ACÚSTICO DE UM GRAU DE LIBERDADE E ESTRUTURA SIMILAR A FAVO DE MEL ACÚSTICA

Classificação IPC

Prioridades unionistas

Resumo técnico

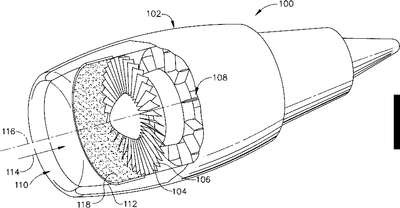

Trata-se de um revestimento acústico de um grau de liberdade (SDOF) (118) que inclui uma lâmina de face porosa (202), uma lâmina de apoio substancialmente imperfurada (204), em geral, paralela e oposta à dita lâmina de face porosa (202) e que define uma espessura entre as mesmas, e uma camada nuclear acústica (200) de cavidades ressonantes adjacentes contíguas (206) dispostas entre a lâmina de face porosa (202) e a lâmina de apoio imperfurada (204). A camada nuclear acústica (200) inclui uma primeira célula ressonante (400) que tem um primeiro volume interno na mesma e uma segunda célula ressonante (402) que tem um segundo volume interno na mesma diferente do primeiro volume interno. Uma parede divisória de célula (404) se estende entre a lâmina de face porosa (202) e a lâmina de apoio imperfurada (204) e separa e veda a primeira célula ressonante (400), a partir da segunda célula ressonante (402). Em n uma direção da espessura e perpendicularmente a um plano, em geral, paralelo à lâmina de face porosa (202) e à lâmina de apoio substancialmente imperfurada (204), o primeiro volume interno se sobrepõe ao segundo volume interno, através da parede divisória de célula (404).
