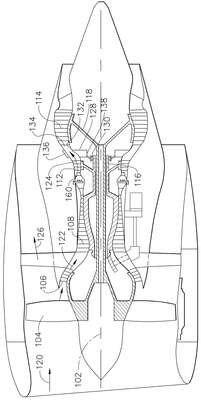

Patente de Invenção CONJUNTOS DE JUNTA DE TRIPÉ E DE FORRO DE TRAJETÓRIA DE FLUXO E MOTOR DE TURBINA A GÁS de GENERAL ELECTRIC COMPANY — IPC F02C 7/28. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 20/12/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
Trata-se de um conjunto de junta de tripé para conectar um primeiro e um segundo segmentos de painel de sobreposição de um forro de trajetória de fluxo em um motor de turbina a gás que inclui um fecho rosqueado que se estende através de uma abertura no primeiro segmento de painel de sobreposição e que é adjacente a uma borda de segmento externo do segundo segmento de painel de sobreposição disposto no primeiro segmento de sobreposição. O conjunto inclui adicionalmente uma placa de tripé que tem primeira e segunda bordas de placa e um orifício de acesso entre as mesmas. A primeira borda de placa entra em contato com o primeiro segmento de painel de sobreposição, a segunda borda de placa entra em contato com a borda de segmento externo do segundo segmento de painel de sobreposição. O orifício de acesso é disposto ao redor do fecho rosqueado. A primeira e a segunda arruelas são dispostas ao redor do fecho rosqueado, a primeira arruela na placa de tripé oposta aos segmentos de painel de sobreposição e a segunda arruela na primeira arruela oposta à placa de tripé. Uma contraporca rosqueada prende o conjunto.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
24/03/2020
RPI 2568
Arquivamento - Art. 33 da LPI
#11.1
07/01/2020
RPI 2557
Publicação do pedido de patente
#3.1
04/07/2017
RPI 2426
Pedido de patente depositado
#2.1
21/03/2017
RPI 2411
Requerimento de pedido de patente
#2.10
Número de Protocolo '870160077116' em 20/12/2016 10:10 (WB)
