Patente de Invenção MANILHAS COM CONJUNTO DE PINO APRISIONADO de THE CROSBY GROUP LLC — IPC F16B 45/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.

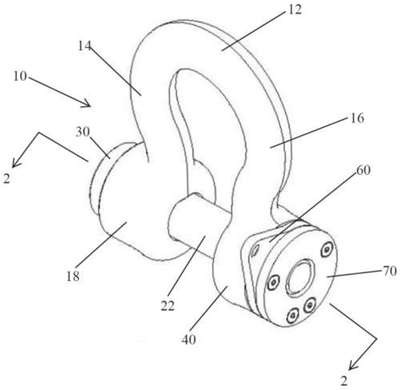

A presente invenção refere-se a uma manilha (12) com conjunto de pino aprisionado. A manilha (12) inclui um par de pernas (14, 16) opostas. Uma primeira orelha (18) por uma das pernas (14, 16) opostas inclui uma abertura (20) através da mesma para receber um pino de manilha (22). Um rebaixo na abertura (24) recebe uma braçadeira de pressão (26) de um eixo do pino de manilha (22). Uma segunda orelha (40) para outra das pernas (14, 16) opostas é oposta à primeira orelha (18). A segunda orelha (40) possui uma abertura (20) através da mesma para receber o pino de manilha (22) e possui uma abertura (20) com uma parte rosqueada (32). O pino de manilha (22) tem uma cabeça (30), uma parte rosqueada (32) engatável com a parte rosqueada (32) da segunda abertura (42) da orelha, e uma parte de diâmetro reduzido (50). A braçadeira de pressão rotativa (26) gira em torno de um eixo paralelo ao pino de manilha (22) entre uma posição bloqueada e uma desbloqueada.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo por descumprimento
#8.11
Referente ao despacho 8.6 publicado na RPI 2556 de 31/12/2019.
07/07/2020
RPI 2583
Arquivamento por falta de pagamento
#8.6
Referente à 3ª anuidade.
31/12/2019
RPI 2556
Publicação do pedido de patente
#3.1
26/06/2018
RPI 2477
Pedido de patente depositado
#2.1
21/03/2017
RPI 2411
Requerimento de pedido de patente
#2.10
Número de Protocolo '870160075435' em 14/12/2016 15:54 (WB)
