DISPOSITIVO TROCADOR DE CALOR PARA MATERIAL FUNDIDO EM PRODUÇÃO EM LINHA CONTÍNUA DE PERFIL METÁLICO DE CONFORMAÇÃO OCA E PRODUTO OBTIDO

Classificação IPC

Resumo técnico

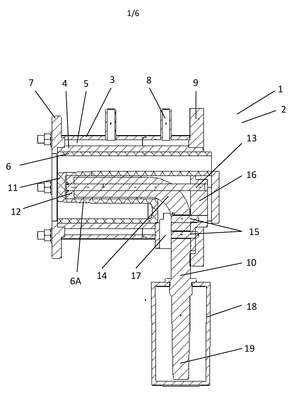

PATENTE DE INVENÇÃO DO ?DISPOSITIVO TROCADOR DE CALOR PARA MATERIAL FUNDIDO EM PRODUÇÃO EM LINHA CONTÍNUA DE PERFIL METÁLICO DE CONFORMAÇÃO OCA E PRODUTO OBTIDO? (1), adaptado dentro de um molde de fundição contínua(2), constituído por um corpo interno(4) que possui revestimento grafitado(6), de modo ao receber a passagem do metal líquido, capaz de criar, de forma longitudinal e continua, uma camada fina(C1), suficientemente resfriada e sensivelmente enrijecida, para obter e manter a conformação uniforme do perfil externo metálico, conseguindo-se centralmente um perfil oco ; o dito dispositivo(1) é formado por uma barra maciça(10) de condução térmica e troca de calor, a qual fica parcialmente introduzida na coquilha(11) conformadora do perfil oco tubular, a qual é formada externamente por revestimento grafitado(6A) e, internamente possui uma camisa(12) para travamento do eixo estabilizador(13) junto a dita barra condutora e trocadora de calor(10), onde a dita barra(10) apresenta uma curvatura perpendicular (14) que fica diretamente apoiada e fixada, através de fixadores(15) no suporte(16) e contra-suporte(17) ; o corpo da barra(10) se estende para o meio externo do molde(2) até se conectar ao tanque de líquido refrigerante(18) e, sua ponta(19) ficar introduzida neste para resfriamento da barra(10) e troca do calor conduzido e advindo do corpo da coquilha(11), obtendo-se um segmento de menor temperatura no trecho(6A) capaz de criar, de forma longitudinal e continua, uma camada fina(C2), suficientemente resfriada e sensivelmente enrijecida, para obter e manter a conformação continua e uniforme do perfil interno metálico, conseguindo-se centralmente um perfil oco.
