Patente de Invenção TRATAMENTO DE PAREDE DE EXTREMIDADE DE MECANISMO DE MOTOR DE TURBINA A GÁS E ESTÁGIO E CONJUNTO DE COMPRESSOR DE MECANISMO MOTOR DE TURBINA A GÁS de GENERAL ELECTRIC COMPANY — IPC F01D 1/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 07/12/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

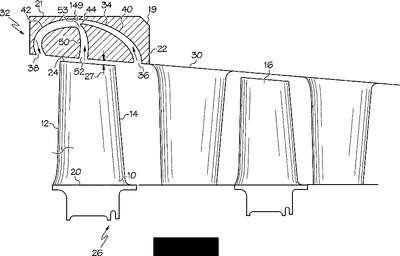

TRATAMENTO DE PAREDE DE EXTREMIDADE DE MECANISMO DEMOTOR DE TURBINA A GÁS E ESTÁGIO E CONJUNTO DE COMPRESSORDE MECANISMO MOTOR DE TURBINA A GÁSTrata-se de um tratamento de parede de extremidade de mecanismo motor de turbina a gás (32) que inclui passagens de recirculação (34) distribuídas circunferencialmente ao redor e que se estendem axialmente em uma parede de extremidade (19) ou um revestimento (22), em que o efeito Venturi produz as gargantas principais (44) entre as passagens de entrada e saída principais (40, 42) incluindo as portas de entrada e saída principais (36, 38) que se estendem, respectivamente, através da parede de extremidade (19) ou do revestimento (22), e das portas de entrada principais (36) axialmente atrás e a jusante das portas de saída principais (38). As segundas passagens de entrada (50) podem conectar as segundas portas de entrada (52) na parede de extremidade (19) às passagens de recirculação principais (34) nas gargantas (44) e nas segundas portas de entrada (52) ou perto das mesmas. Um sulco anular (200) na parede de extremidade (19) pode passar através das segundas portas de entrada (52) e se interconectar às mesmas. Duas ou mais passagens de entrada agrupadas (140) podem se estender a partir de duas ou mais portas de entrada secundárias agrupadas (152) até dois ou mais cruzamentos (149) das duas ou mais passagens de entrada agrupadas (140) e da passagem de recirculação principal (134). As portas de entrada e saída principais (36, 38) podem ser afastadas por um ou mais estágios.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
10/03/2020
RPI 2566
Arquivamento - Art. 33 da LPI
#11.1
24/12/2019
RPI 2555
Publicação do pedido de patente
#3.1
08/08/2017
RPI 2431
Pedido de patente depositado
#2.1
31/01/2017
RPI 2404
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160073415 em 07/12/2016 12:28(WB).
